Техническое описание

Назначение

Устройство предназначено для сетевого контроля датчиков и ключей широкого спектра применения, включая системы скоростного контроля доступа.

Интерфейс

Устройство управляется через WEB-браузер и имеет API для интеграции в любую программную оболочку. Имеет огромную практику использования совместно с системой видеонаблюдения GOALcity.

Особенности

Устройство отличается высокой скоростью передачи команд на управление по сетям IP, обходит процессы кэширования и ожиданий, лучший вариант для открытия двери при идентификации лиц, которая сама по себе сопровождается задержками применения своего сложного алгоритма в большой базе лиц.

$Кликните чтобы свернуть\развернуть$ Внешний вид

vv1

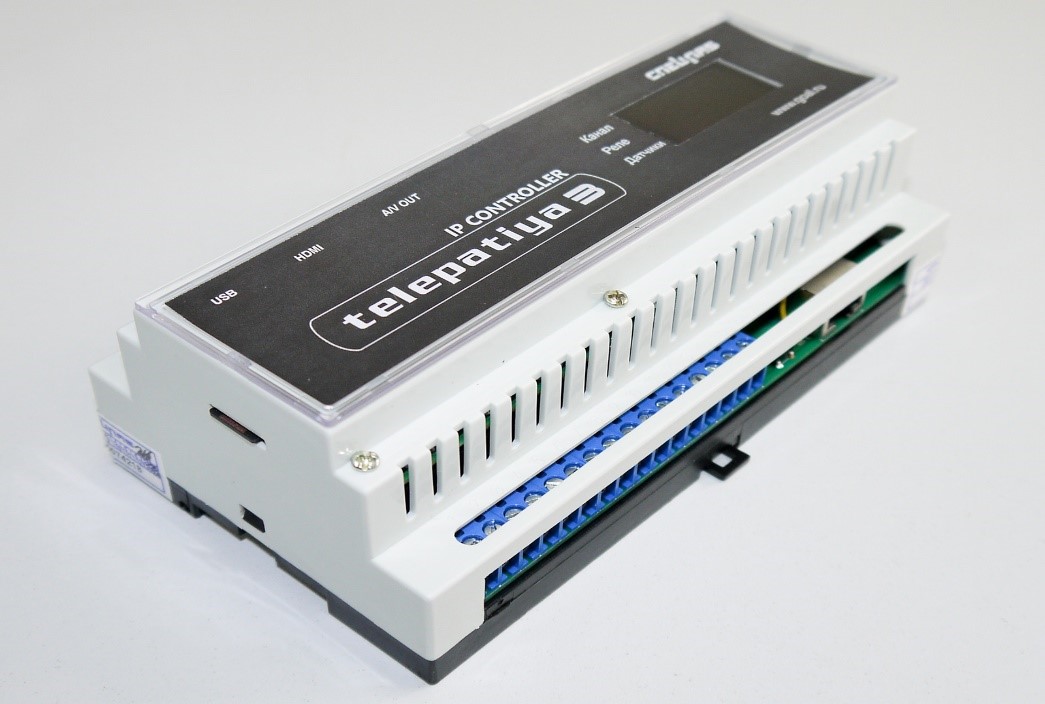

Рис.1 Внешний вид IP-контроллера « Telepatiya-3»

vv2

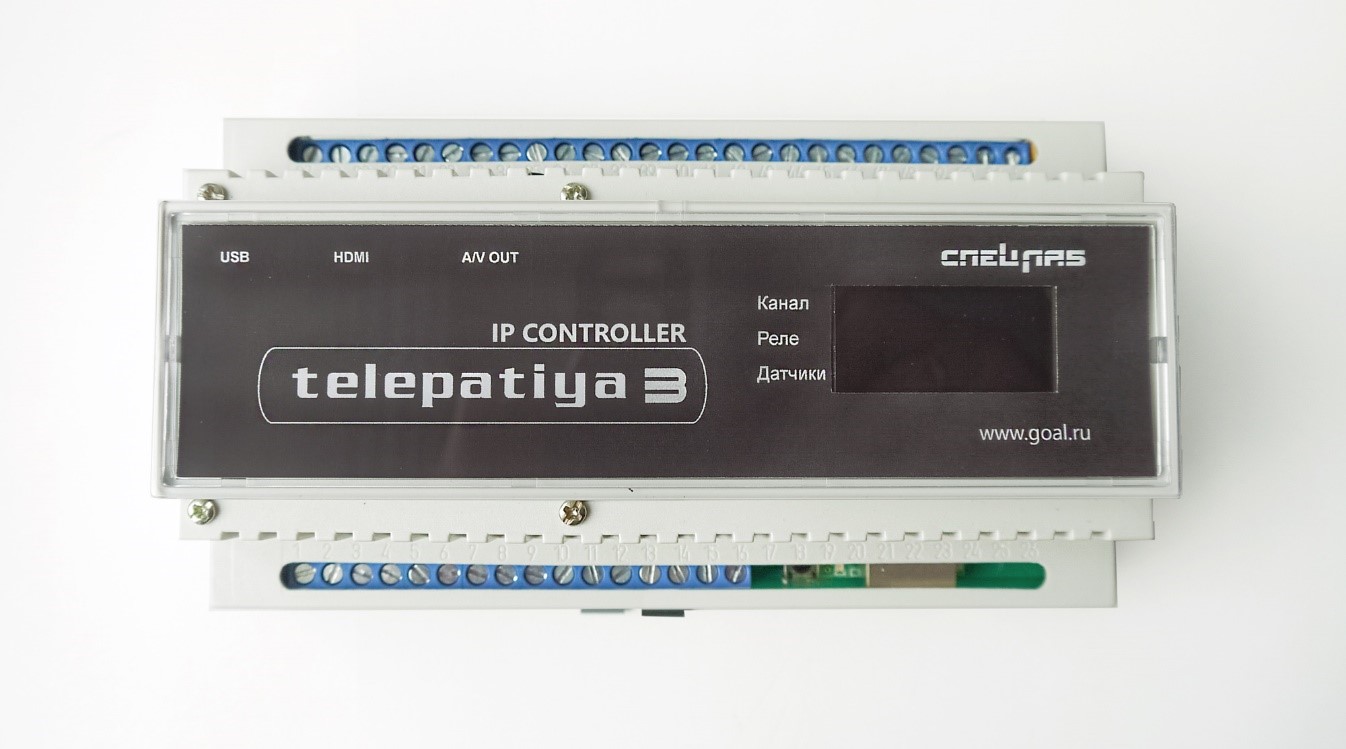

Рис.2 IP-контроллер. Вид сверху

vv3

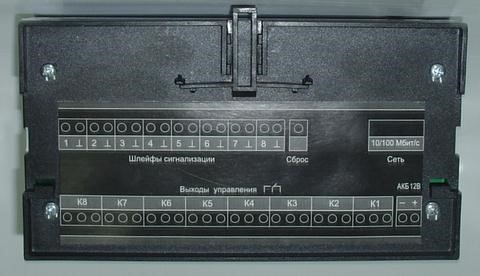

Рис.3 IP-контроллер. Вид снизу

Возможности

IP-контроллер имеет:

• 8 гальванически развязанных входов для подключения датчиков с «су-хими контактами»;

• возможность определения четырех состояний линии датчика: активна, неактивна, короткое замыкание, обрыв;

• 8 гальванически развязанных каналов для управления устройствами;

• порт Ethernet 100Base-T;

• WEB-интерфейс для управления, настройки и мониторинга через web-браузер.

Возможна передача событий модулю «Сервер устройств» комплекса GOALcity и принятие от него команд на управление выходами.

Технические характеристики

Напряжение питания постоянное, В	12-15

Ток потребления (максимальный), мА	400

Количество каналов датчиков	8

Количество коммутируемых каналов	8

Ток коммутации при постоянном напряжении 36 В, А	3

Габаритные размеры (длина х ширина х высота), мм	157х83х50

Работа с протоколами	Ethernet, IP, TCP,
	ICMP, UDP, HTTP,
	ARP, DHCP

Назначение контактов и светодиодных индикаторов

shema1

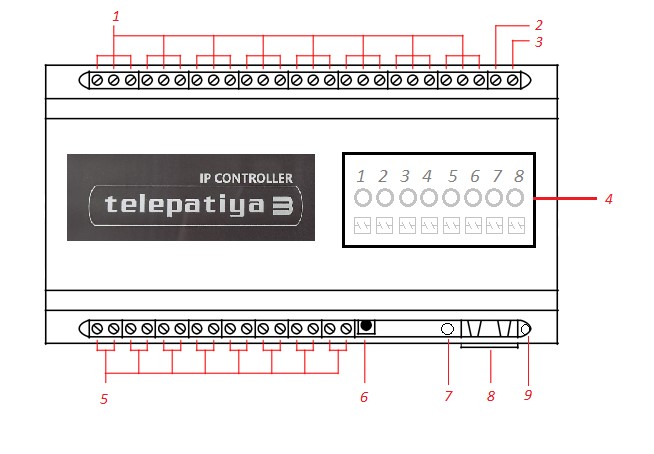

Рис.4 Назначение светодиодных индикаторов IP контроллера

1 – колодки для подключения внешних устройств; каждый канал имеет три контакта, для обеспечения возможности смены активного состояния линии с замкнутого на разомкнутое,

2 – общий контакт питания,

3 – контакт питания +12В,

4 – Дисплей состояния, на котором отображаются индикаторы сигнализации и состояния датчиков

5 – колодки для подключения линий датчиков,

6 – кнопка аппаратного сброса устройства,

7 – светодиодный индикатор наличия связи с сетью Ethernet,

8 – порт Ethernet 100Base-T.

9 – светодиодный индикатор приема/получения кадра Ethernet

shema21

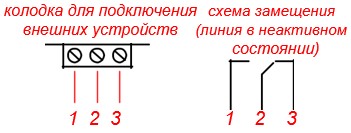

Рис.5 Назначение контактов колодки для подключения внешних устройств

Если необходимо замыкание контактов управляемого устройства по ко-манде пользователя, то его необходимо подключить на 1 и 2 контакт колод-ки, если необходим обратный эффект (размыкание контактов по команде пользователя), то на 2 и 3.
