Перед настройкой желательно выполнить аппаратный сброс настроек устройства, нажав при включенном питании кнопку «Reset». После сброса устройство не будет иметь IP-адреса, а получит его от DHCP сервера, IP адрес и порт подключения будут указаны на дисплее состояния. IP контроллер «Телепатия-3» работает только с сетями DHCP. Для корректного получения IP адреса сначала подключите сетевой кабель, а затем подключите питание к устройству. Так же там будет указан MAC адрес устройства. По умолчанию для настройки используются имя пользователя и пароль admin и admin, соответственно.

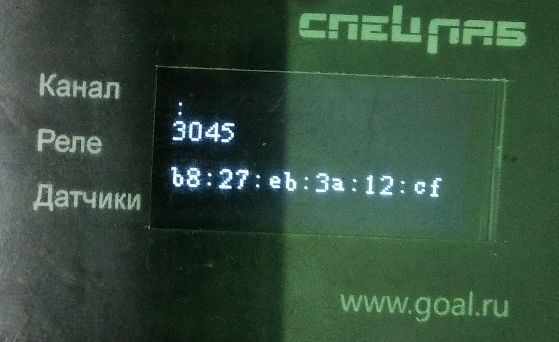

Рис.1 Отображение первого запуска устройства

Настройка сети

Для работы устройства не требуется дополнительных настроек сети. Для того чтобы IP адрес был постоянным необходимо в настройках роутера задать жесткую привязку IP адреса к MAC адресу устройства.

Рис.2 Пример сетевых настроек роутера TP-Link

Использование устройства

Доступ к устройству можно получить как через WEB-браузер, так и через модуль «Сервер устройств» GOALcity.

Доступ через браузер

Для мониторинга и управления может быть использован практически любой браузер, но желательно использовать Google Chrome.

Для подключения к устройству в адресной строке браузера нужно ввести запрос вида:

http://IP:port, например   http://192.168.10.23:3045,

где IP – адрес, который был присвоен устройству при настройке, port – порт для подключения, указанный при настройке устройства.

Если устройство включено и настроено, то при переходе по указному адресу появиться страница мониторинга. На ней есть область, в которой отображается состояние линий датчиков и область управления устройствами. Обновить информацию о состоянии датчиков можно нажав на кнопку «Обновить».

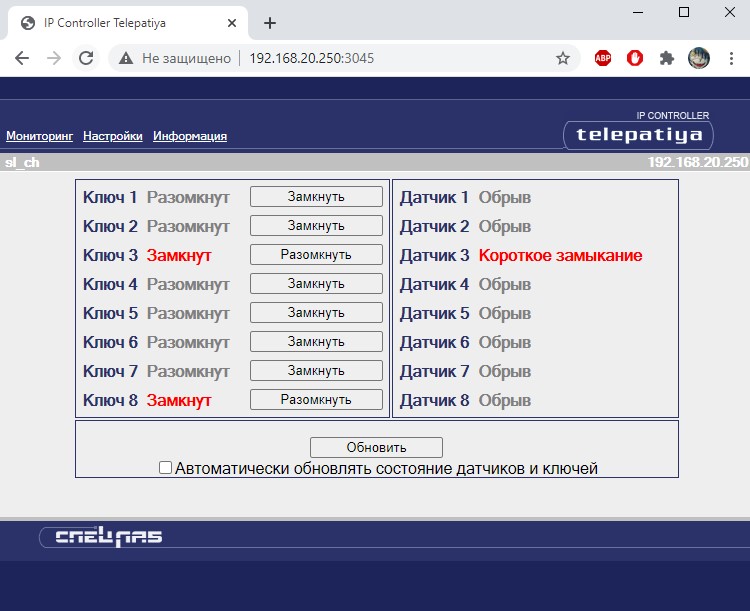

Рис.3 Страница мониторинга web-интерфейса устройства.

Если же установить галочку «Автоматически обновлять состояние датчиков и ключей», то состояния будет обновляться в автоматическом режиме.

Кроме этого на странице расположены ссылки для перехода к станице настроек и информации.

На странице настроек можно изменить IP-адрес, порт, маску подсети и адрес шлюза по умолчанию, учетных записей пользователей. Версия и дата создания текущей прошивки указаны внизу страницы.

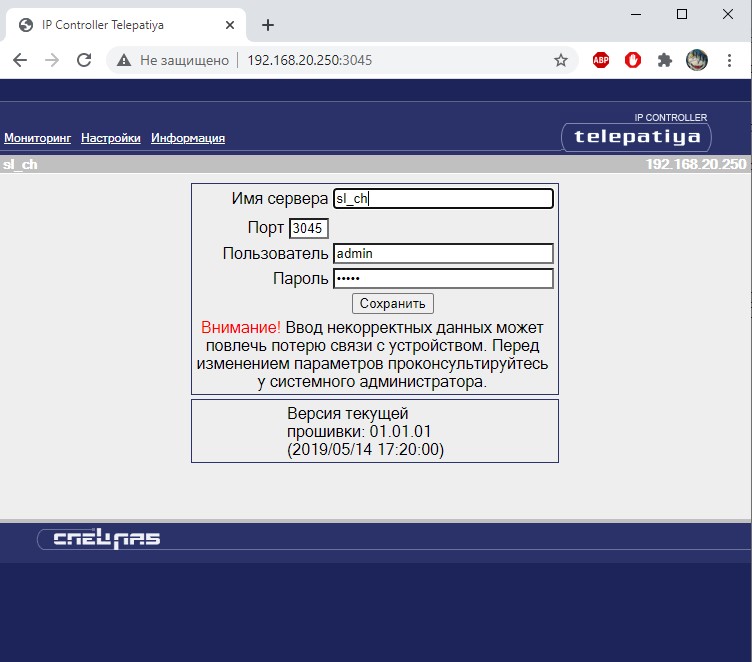

Рис.4 Страница настроек web-интерфейса устройства.

Доступ через «Сервер устройств» GOALcity

Подключение к IP-контроллеру через «Сервер устройств» GOALcity описан в инструкции GOALcity. Инструкцию GOALcity Вы можете скачать на нашем сайте http://www.goal.ru/instr.html.
