Почти в любой системе видеонаблюдения построенных на базе IP камер и сетевой структуре зачастую возникает вопрос как же уменьшить трафик сети, но при этом не потерять в качестве видео? Эту проблему решает фирменный алгоритм Спецлаб db-cklick.

Серверная часть GOALcity принимает видео в полном разрешении, обрабатывает его и записывает. Клиентская же часть GOALcity подключается к уже "обработанному" видео с уменьшенным разрешением и частотой кадров, но при двойном клике по видеоизображению получает полный видеопоток.

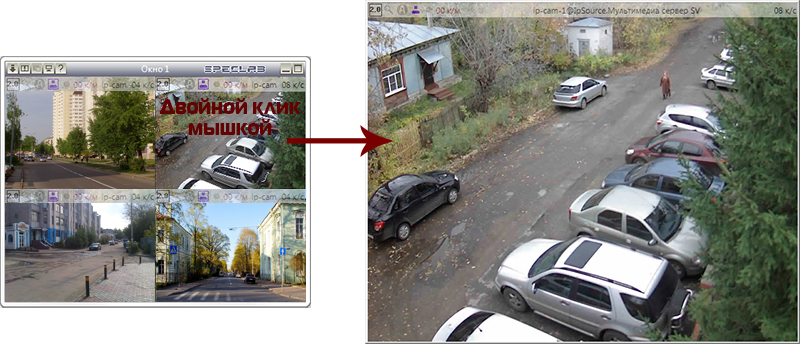

Говоря простым языком, алгоритм позволяет просматривать на клиенте GOALcity множество камер в маленьком разрешении в одном окне, но при клике по одной из камер показывает её в полном разрешении. Тем самым, Вы можете "тянуть" 16 двухмегапиксельных IP камер (заметим, что поток одной двухмегапиксельной камеры при скорости воспроизведения 25 к\с около  6 Мб/сек) с минимальной загрузкой сети (1-2 Мб/сек) одновременно, но детализированная картика у Вас будет исходная. В архив при этом пишется тоже исходное видео в полном разрешении и установленной вами частоте кадров.

Алгоритм может работать не только с IP камерами, но и с аналоговым видео, HD-SDI камерами и любыми другими видеоисточниками подключаемыми к GOALcity.

Для реализации алгоритма необходим компонент VSS-Retr (Ретранслятор), Мультимедиа сервер или Видеосервер на серверной стороне GOALcity и клиентская часть GOALcity на другом ПК с которого будет производиться подключение. В примере будет рассмотрен вариант с четырьмя IP камерами и Мультимедиа сервером.

Установите все необходимые компоненты и перейдите на Диаграмму подключений. Откройте настройки Мультимедиа сервера и создайте (добавьте) необходимые видеоисточники используя SL Source, IP Source, FF Source или RTSP Source. Какой именно из источников использовать зависит от марки и модели Ваших IP камер. Список проверенного нами оборудования Вы всегда можете найти на нашем сайте технической поддержки.

Подключите созданные камеры в ОДНО ОКНО GOALcity.

Можно переименовать это окно, чтобы потом было понятно что именно оно является транслируемым. Объединять (подключать в одно окно) можно любое количество камер, в примере рассмотрен вариант использования четырех камер.

Пример подключения камер

Сохраните настройки Диаграммы подключений нажатием кнопки "Ок".

Перед Вами откроется окно, в котором будут отображаться сразу все Ваши созданные ранее IP камеры.

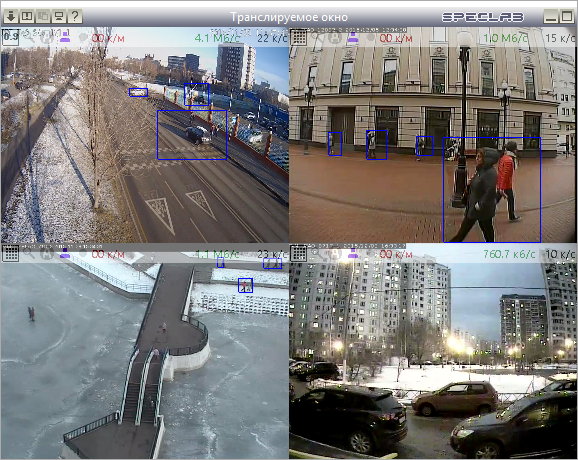

Пример окна на 4 камеры

Можете настроить запись в архив для этих камер, настроить видеодектор и другие, необходимые Вам параметры. Все они будут работать на серверной стороне GOALcity и не будут мешать Вашему удаленному просмотру с помощью клиента GOALcity.

Кликните левой кнопкой мыши по иконке в левом верхнем углу окна и в ниспадающем списке команд выберите команду "Транслировать". Откроется окно настроек трансляции.

Окно настроек трансляции до изменения параметров

Снимите верхнюю птичку "Без изменений" и установите необходимое разрешение для всей группы камер, тем самым "ужимая" 4 мегапиксельные камеры до разрешения 320х240. Разрешение дано для примера, в практическом применении рекомендуем устанавливать более высокое, т.к. при разрешении 320х240 картинка на удаленном клиенте будет "не читабельна". Про экономию трафика при передаче этих данных говорить уже излишне. Вместо 4-х потоков в с мегапиксельных камер Вы будете получать 1 поток с разрешением 320х240. Остальные параметры оставьте неизменными. Сохраните настройки нажатием кнопки "Ок".

Окно настроек трансляции после изменения параметров

Откройте Диаграмму подключений GOALcity, кликните правой кнопкой мыши по "шапке" Мультимедиа сервера и выберите пункт "Обновить" - появится еще один источник - "Имя окна@GOALcity". Это и есть новое транслируемое окно с заданными выше параметрами.

Мультимедиа сервер с транслируемым окном

На этом настройка серверной GOALcity части закончена.

Установите клиентскую часть GOALcity на удаленный ПК, откройте диаграмму подключений и выполните поиск серверов GOALcity по IP адресу серверной части GOALcity. Добавьте мультимедиа сервер. Также можно добавить и архивный сервер (если используется) для удаленного просмотра записей с камер.

Подключите к окну GOALcity ранее созданное транслируемое окно с Вашей группой камер.

Примеры онка трансляции с разными параметрами

При настройках разрешения транслируемого окна 320х240 на видео что либо разобрать довольно сложно из-за высокой "пикселизации" изображения, а вот при разрешении 640х480 картинка уже приятна глазу и разборчива. Экономия трафика при этом огромна, т.к. Вы "тянете" не 4 потока двухмегапиксельных камер, а только один поток с низким разрешением и бетрейтом.

Откройте настройки транслируемого окна кликом по кнопке  на всплывающей панели и перейдите на вкладку "Просмотр".

Вкладка "Просмотр" настроек камеры

Активируйте птичку "Клиент ретранслятора" и нажмите кнопку "Применить". Затем перейдите на вкладку "Клиент" и отключить все детекторы, т.к. детекторы камеры Вы уже настраивали на сервере и на клиентской части они не нужны. Сохраните настройки источника нажатием кнопки "Ок".

Теперь по двойному клику на видеоизображении будет открываться полный поток с этой камеры в полном разрешении и с полной частотой кадров и Вы можете оценить текущий трафик от видеоисточников в верхней полупрозрачной строке окна GOALcity.

Настройка клиентской части GOALcity на этом закончена.
