Первое, что необходимо сделать – это создать архив. Для этого в настройках Архивного сервера выбираем пункт "Архивы" и в правой части нажимаем кнопку "Добавить".

Для продолжения создания архива в меню выбираем пункт «Создать». Если на жестком диске уже имеется архив (локальный или сетевой), то можно подключить его к Архивному серверу. Для этого необходимо выбрать пункт «Подключить» и указать путь к имеющемуся архиву.

В нашем случае создаем новый архив, поэтому нажимаем «Создать».

Примечание. В рамках Архивного сервера можно создать неограниченное количество сетевых архивов.

Указываем путь к папке нового архива. Она должна быть пустой. Если недостаточно емкости одного жесткого диска, то необходимо несколько дисков объединить в RAID или создать динамический диск. Подробнее...

Преимущество Архивного сервера перед локальным архивом состоит еще и в том, что можно создать неограниченное количество архивов на разных дисках и в каждый вести запись информации с любого количества источников. Таким образом, можно настроить запись так, что с одной группы источников запись идет в один архив, который находится на одном жестком диске, а с другой группы - на другой диск и т.д.

Если активировать «Ограничение размера архива», то максимальный размер локального архива будет равен установленному в данном поле значению. Если размер архива достигнет максимального значения, то место под новые записи будет освобождаться путем удаления старых, т. е. активируется механизм самостирания.

«Минимальное свободное место на диске» - в данном поле необходимо указать количество свободного места, которое будет игнорироваться программой при записи и всегда оставаться свободным. Минимальное значение должно быть не ниже 2-х гигабайт. Данный объем необходим для нормальной работы механизма самостирания.

Примечание. Механизм самостирания предусматривает запись в архив новых видеофайлов на место старых. Т.е. если записываемым в архив видеофайлам недостаточно места на жестком диске (достигнуто значение, указанное в поле «Минимальное свободное место на диске» или «Ограничение размера архива»), то самые старые записи будут удаляться, а новые будут записываться на их место. Удаляется сразу 1 час самых старых записей. Механизм самостирания активируется автоматически и его нельзя отключить или изменить.

Минимальное свободное место на диске - данное значение является расчетным и определяется следующим образом: необходимо посчитать, какой объем V займет часовая запись одной камеры с самым большим трафиком T. Трафик показывает, какой объем информации с камеры за одну секунду будет записан на диск. Полученный результат умножаем на два. Например, для цветной камеры разрешением 768*576 при качестве сжатия 75% размер кадра составляет 45 кБ. При скорости записи 25 к/с, если писать непрерывно, то за час запишется:

V=3600 с * 45 кБ * 25 * 2 = 8 100 000 кБ = 7 910 мБ = 7,72 гБ.

Такой расчет производится для каждой камеры и суммируется. Полученный результат и будет определять значение минимального свободного места на диске.

При записи по детекции движения объем записываемой информации уменьшится от 1,5 до 10 раз. При этом стоит учитывать интенсивность движения. Например, в каком-либо государственном заведении, где пятидневная рабочая неделя с 9.00 до 18.00, с 18.00 до 9.00 и в выходные дни объем записей будет значительно меньше по сравнению с рабочими часами. Это позволит уменьшить объем записанной информации в 4 - 8 раз. Если же рассмотреть круглосуточный гипермаркет, то запись по детекции позволит сократить объем записанной информации в 1,5 - 2 раза.

Чтобы рассчитать необходимый объем дискового пространства для хранения видеоинформации, Вы можете использовать специальную программу, скачать которую можно по ссылке.

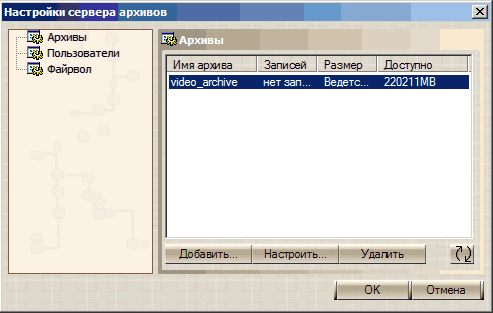

В окне добавления архива нажмите кнопку <ОК>. При этом в окне настроек сервера появится архив, имя архива совпадает с именем указанной папки.

Первоначально в столбце «Записей» установлено «Нет записей», в столбце «Размер» - «0МБ» и в «Доступно» указано все доступное место для записей на жестком диске. В процессе заполнения архива данные столбцы будут отображать информацию, которую можно обновить нажатием кнопки .

После выполнения всех настроек Архивного сервера нажмите кнопку "ОК" и перейдите в "Диаграмму подключений". От созданного сетевого архива протяните связь в новое окно клиента GOALcity Instinct-2.

В данном примере мы рассмотрели создание одного архива, но можно создать и несколько архивов, поочередно добавляя их указанным выше способом.
