Вкладка «Нейронная сеть»
Пункт «Разрешен» - Включает нейронную сеть на видеосервере.
Пункт «Вычислительное устройство» – Позволяет выбрать мощьности какого устройства будут задействованы для работы нейросети. (Видеокарта или центральный процессор)
Пункт «Нейронная сеть в базе данных» – Информирует какой тип нейронной сети установлен.
Пункт «Размер сети» – разрешение картинки, используемое для нейросети. Может повысить качество распознавания, но перегрузить процессоры, поэтому не рекомендуется менять без указания службы технической поддержки. Значение по умолчанию – 0.
Пункт «Точность» – Отвечает за точность сравнения детектируемых объектов с базой данных нейросети. Если полезные объекты не определяются, то понизить. Если определяются помехи как полезные объекты – повысить.
Пункт «Максимальный размер объекта» в данном параметре задается минимальный размер объекта в процентах, от общей площади кадра.
Пункт «Максимальный размер объекта» в данном параметре задается максимальный размер объекта в процентах, от общей площади кадра.
Пункт «Использовать цвета» – По умолчанию, нейронная сеть анализирует черно-белое изображение. Эта настройка позволяет нейросети использовать цветное изображение. Это улучшает детекцию, но и увеличивает нагрузку на компьютер. И надо понимать, что в темное время камеры работают в черно-белом режиме.
Пункт «Длительность истории отслеживания» данная настройка овтечает, сколько по времени нейронная сеть будет помнить объект после его исчезновения из кадра.
Пункт «Улучшенный трекер»
Пункт «Обновлять данные детектора движений» – Заменяет работу детектора движений на работу нейросети. Все настройки, ориентированные на видеодетектор, например, запись видео на диск, будут работать по данным сработок нейросети. При активации необходимо выключить детектор движений, чтобы исключить конфликты модулей программы.
Пункт «Обновлять данные детектора объектов» – Заменяет работу детектора объектов на работу нейросети. При активации необходимо выключить детектор объектов, чтобы исключить конфликты модулей программы.
Пункт «Изменение размера кадра»
Пункт «Путь к файлу базы данных сетей» Путь к файлу базы данных нейронной сети с объектами не входящих в стандартную сборку.
Пункт «Ключ доступа базы данных сетей» Пароль от базы данных нейронной сети с объектами не входящих в стандартную сборку.

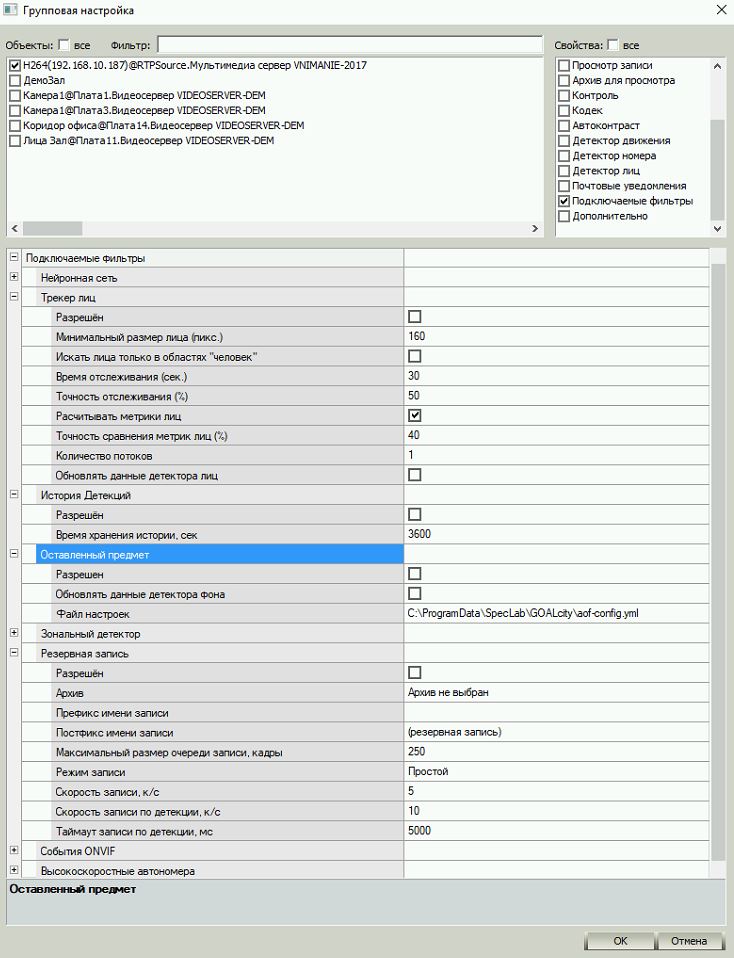

Вкладка «Трекер лиц»
Пункт «Идентификация лиц / расчет метрики» - Необходима для работы базы лиц и списка имен панели "Внимание!".
Пункт «Искать лица только в областях "человек" (с нейросетью)» - При включенной нейросети исследует только те области, где есть люди. Уменьшает загрузку процессора.
Пункт «Минимальный размер лица» - Позволяет отфильтровать лица на заднем плане, а также исключить ложные сработки на очень малые размеры лиц, в которых мало биометрики.
Пункт «Время отслеживания, Точность отслеживания и Точность сравнения метрик лиц» - Параметр только для текущего просмотра оператором, не влияет на поиск в базах.
Пункт «Количество потоков» - если камера не успевает идентифицировать лица, то следует увеличить количество потоков, но при этом может не хватить ресурсов для других камер, которые идентифицируют лица, а также для других задач программы.
Например: для камер, где скорость прохождения людей выше, это значение должно быть больше (камера на входе). А для камер, где скорость прохождения людей ниже, это значение должно быть меньше (длинный коридор).
Это высоконагрузочный алгоритм для процессора компьютера. Активируйте только в случае использования!
Вкладка «История Детекций» Суть «истории детекции» заключается в том, что в поле зрения камеры где-то чаще, а где-то реже, детектируется движение, лица или автомобильные номера. На мониторе это может отображаться в виде цветной, монохромной или суммарной карты. В случае цветной карты, области, в которых чаще детектируется или было совсем недавно зафиксировано, например, движение, окрашиваются в определенный цвет (по умолчанию в красный), и называются «горячим следом», а те области, где движения не было давно или же нет совсем, в другой цвет, и называются «холодным следом». Там, где движение детектировалось недавно, остается «теплый след», который в свою очередь окрашивается в свой цвет. Таким образом, можно проконтролировать, где чаще всего детектируются движение, лица или автономера.
Пункт «Включить» задействует историю детекций. Чтобы отображать в окне историю детекций, нужно включить визуализатор в настройках клиента.
Пункт «Время истории детекций» данный параметр отвечает за время, во время которого будет отображаться след в секундах.
Вкладка «Оставленный предмет» отвечает за специализированный детектор оставленных предметов, предназначающийся для особых условий.
О вкладке «Резервная запись» Вы можете узнать подробнее в настройках записи.
О вкладке «Высокоскоростные номера» Вы можете узнать подробнее в настройках автономеров.
