Настройка системы
<< Click to Display Table of Contents >> Navigation: Система "След" > Настройка системы |
Окно "Параметры системы СЛЕД" откроется при выборе соответствующего пункта контекстного меню.
Нажмите кнопку "Добавить", откроется окно "Слежение".

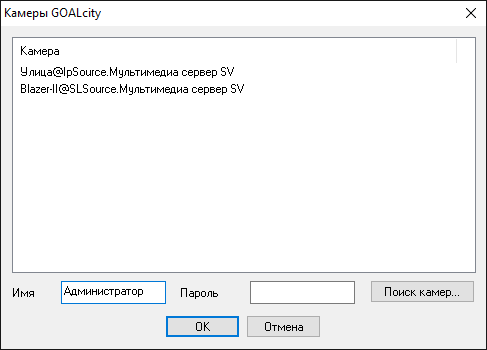

В поле "Устройство" выбирается поворотная камера, которая будет выполнять "следящую" роль. Если для доступа к поворотной камере был назначен пароль для подключения, то введите его в соответствующее поле. В поле "Камера" необходимо указать подключенную к GOALcity поворотную камеру. Нажмите на кнопку - откроется окно со списком камер GOALcity - пока он пуст. Перед поиском камер необходимо ввести имя пользователя и пароль для подключения к GOALcity, если таковые заданы, в противном случае - следует оставить эти два поля пустыми. Нажмите кнопку "Поиск камер" - откроется окно "GOALcity - Поиск серверов" (поиск серверов подробно описывается в руководстве по GOALcity). По окончанию поиска должен быть найден либо Видеосервер, либо Мультимедиа сервер, либо оба. Нажмите кнопку "Завершить" - откроется окно со списком доступных камер. Выберите из списка поворотную камеру и нажмите кнопку "ОК". При необходимости можно назначить горизонтальное и вертикальное смещение оптического центра камеры. В поле "Домашнее положение" можно указать предустановку, в которую поворотная камера будет возвращаться (флажок "Переходить в домашнее положение") после бездействия (простаивания) в течение заданного времени. Начальная задержка предотвращает реакции поворотного устройства на ложные сработки видеодетектора. Устанавливается опытным путем. Минимальное время между движениями камеры позволяет вручную задавать интервал "простоя" камеры. Т.е. минимальное время, на протяжении которого камера будет оставаться неподвижной. Это позволяет, например, решить проблему, когда камера отслеживает быстродвижущиеся объекты и не успевает сфокусироваться на них (в результате - изображение не достаточно четкое). Оставаясь достаточное время в неподвижном состоянии, камера будет успевать фокусироваться. Но не стоит выставлять данное значение слишком большим, иначе камера будет "упускать" движущиеся объекты из зоны видимости. Устанавливается опытным путем. |

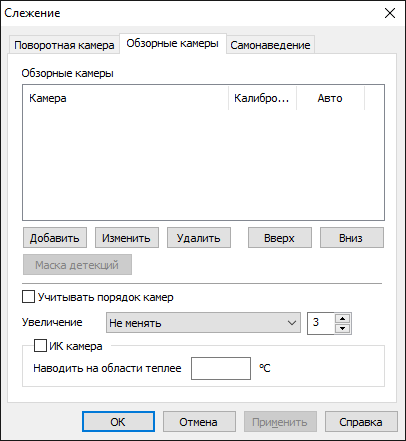

Наведение поворотной камеры на объект происходит по детекции в обзорных камерах. На этой вкладке производятся их основные настройки. Добавление/изменение обзорных камер производится таким же образом, как поворотных. После добавления, камеры появятся в списке. Для того, чтобы камеры использовались в качестве обзорных, необходимо поставить отметки в первой колонке. Отметки во второй колонке ("Калибровка") означают, что по данным обзорным камерам проведена калибровка. Если отметка в колонке "Авто" не стоит, то автоматического слежения за движущимися объектами по данной обзорной камере не будет. Поворотная камера будет наводиться только на точки, в которые оператор щелкнет мышью в окне обзорной камеры. С помощью маски детекции можно настроить области, на движение в которых реакция поворотной камеры нежелательна. Такими областями могут быть, например, деревья, перекрывающие зону видимости поворотной камеры и являющиеся постоянным источником нежелательной детекции. Для настройки маски детекции выбираем из списка обзорную камеру и нажимаем соответствующую кнопку. В открывшемся окне увидим видеоизображение с обзорной камеры. В верхней части окна расположены три опции: •разрешение детекции - не окрашенные области. По умолчанию определение движения разрешено по всей зоне видимости камеры; •низкий приоритет - области, окрашенные синим цветом. Реакция на движение в таких областях происходит только в том случае, если нет детекции в зонах, где она разрешена (неокрашенные зоны); •запрет детекции - области, окрашенные красным цветом. Реакция на движение в таких областях запрещена. Закрашивать области можно с помощью различных инструментов: кисти с регулируемым размером, прямоугольником, автоматически или закрасить сразу весь кадр. Для того, чтобы сохранить маску детекции нажмите кнопку "ОК". Активация опции "Учитывать порядок камер" заставляет поворотную камеру "соблюдать" приоритет. Чем выше обзорная камера в списке, тем выше ее приоритет (он настраивается с помощью кнопок "Вверх" и "Вниз"). Возможны три варианта увеличения (зума) при наведении поворотной камеры на движущийся объект: •"Не менять" - увеличения не будет; •"Фиксированное" - движущийся объект будет увеличен в заданное кол-во раз; •"Переменное" - увеличение будет меняться до максимального (заданного), в зависимости от размера движущегося объекта и расстояния до него. |

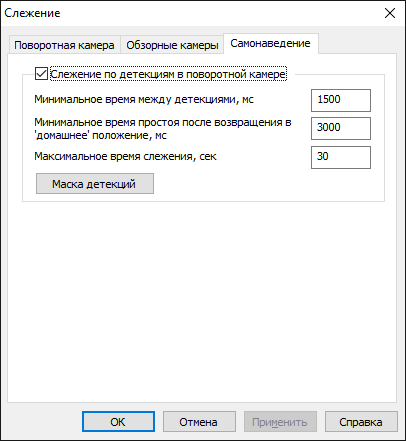

Наведение поворотной камеры на движущиеся объекты (в пределах видимости "поворотки") и их сопровождение возможно также и без обзорных камер. Для активации режима самонаведения необходимо поставить флажок в соответствующей клетке. Минимальное время между детекциями позволяет отфильтровывать сработки детектора. Принцип действия такой: в поле зрения поворотной камеры детектируется одно движение (1 кадр) и в течение заданного здесь времени "поворотка" не будет реагировать на другие детекции. Необходима эта настройка при самонаведении - чтобы "поворотка" не реагировала на свои же движения при наведении на движущийся объект. Можно задать минимальное время простоя после возвращения в "домашнее" положение, в течение которого камера не будет реагировать на детекции. Максимальное время слежения - по истечении этого времени непрерывное слежение прекратится и камера вернется в "домашнее" положение. Для поворотной камеры также можно настроить маску детекции, закрашивая области, на движение в которых поворотная камера не должна реагировать. |

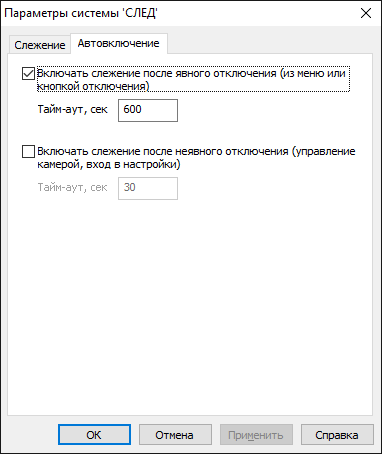

В окне "Параметры системы СЛЕД" есть ещё одна вкладка "Автовключение". На данной вкладке расположены настройки автоматического запуска системы СЛЕД после принудительной или случайной остановки.
Например, имеется система с настроенным и работающим СЛЕД'ом. Оператор решил самостоятельно навести камеру на какую-либо область и при помощи управляющих элементов осуществил задуманное. Функция СЛЕД при этом автоматически отключится, давая возможность ручного управления камерой. После всех действий оператор забывает заново активировать систему СЛЕД. В этом случае, если пункт "Включать слежение после неявного отключения" активен (т.е. стоит галочка), то слежение запустится автоматически через указанный временной промежуток.
