ОПС "Багульник" это очередная система, интегрированная в GOALcity. Интеграция позволяет задействовать датчики и ключи, используемые аппаратными контроллерами "Багульника" и вывести их в интерфейсе GOALcity для дальнейшего программирования событий и действий.

Датчики подключаются через источник DeviceSource Мультимедиа сервера GOALcity.

Откройте настройки "Мультимедиа сервера", кликните левой кнопкой мыши по кнопке

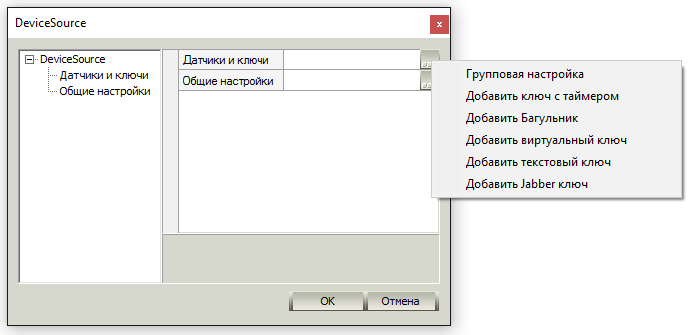

Кликните по кнопке справа от пункта "Датчики и Ключи", перед Вами откроется список всех доступных для создания устройств.

Выберите пункт "Добавить Багульник".

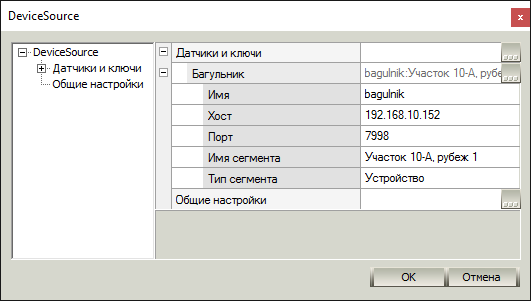

•"Имя" - укажите имя создаваемого устройства;

•"Хост" - укажите IP адрес ПК, на котором установлено "родное" программное обеспечение ОПС "Багульник";

•"Порт" - укажите порт подключения к "Багульнику", по умолчанию 7998;

•"Имя сегмента" - в данном поле указывается название участка из "родного" ПО "Багульника". У Выходов его можно скопировать из свойств, в которые можно попасть кликнув колесиком на нужном сегменте.

•"Тип сегмента" - параметр "Устройство" обозначает непосредственно само устройство (контроллер) Багульника к которому подключаются шлейфы и реле, "Вход" - охранный шлейф, "Выход" - Исполнительное реле.

Нажмите кнопку "Ок" и сохраните изменения. Теперь на Диаграмме подключений в "Мультимедиа сервере" Вы увидите созданный виртуальный ключ. Подключите его к окну GOALcity.
