DeviceSource - источник работы с виртуальными устройствами. Позволяет создавать виртуальные ключи. Требуется наличии в прошивке ключа защиты возможности работы с компонентом "Сервер устройств". Устанавливается вместе с мультимедиа сервером. Также через этот источник подключаются интегрированные датчики и ключи с системы ОПС "Багульник".

Откройте настройки "Мультимедиа сервера", кликните левой кнопкой мыши по кнопке напротив пункта "DeviceSource" и выберите строчку "Редактировать".

Для примера, рассмотрим процесс создания виртуального ключа.

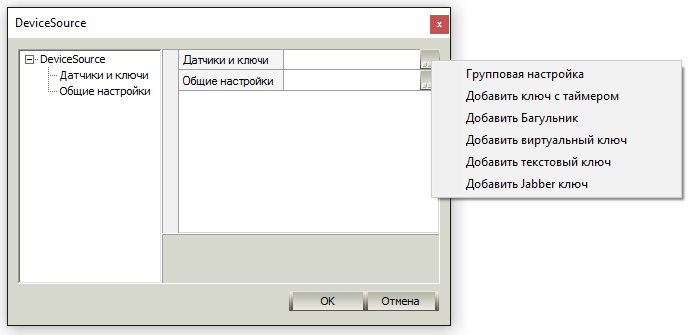

Кликните по кнопке справа от пункта "Датчики и Ключи", перед Вами откроется список всех доступных для создания устройств.

Основные используемые элементы это виртуальный ключ, ключ с таймером. Разница между ними в том, что при использовании второго, пользователь может задать определенный промежуток времени через который нужно сменить состояние ключа. Параметры обоих ключей практически идентичны.

Выберите пункт "Добавить виртуальный ключ".

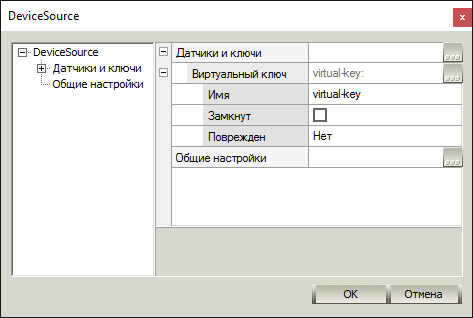

Укажите все необходимые данные:

•"Имя" - укажите имя создаваемого виртуального ключа.

•"Замкнут" - укажите состояние ключа, нормально замкнутый или нормально разомкнутый.

•"Поврежден"  - если установить параметр в "Да", то ключ будет имитировать КЗ в сети.

Нажмите кнопку "Ок" и сохраните изменения. Теперь на Диаграмме подключений в "Мультимедиа сервере" Вы увидите созданный виртуальный ключ. Подключите его к окну GOALcity.

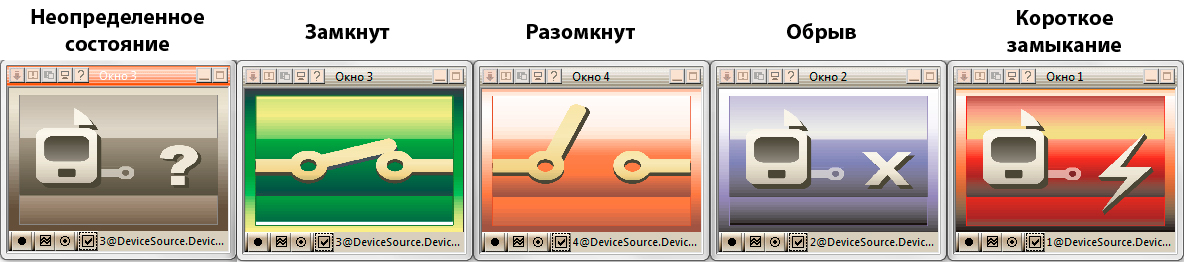

Каждому состоянию ключа соответствует своя пиктограмма в окне:

Откройте настройки виртуального ключа нажатием на кнопку

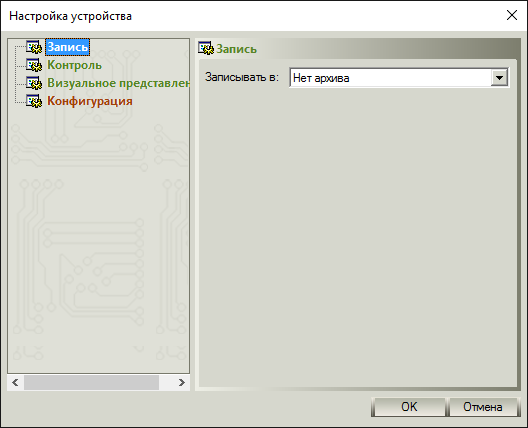

Вкладка "Запись"

•На вкладке "Запись" настраивается архив, в который будут сохранятся данные о сработке данного ключа.

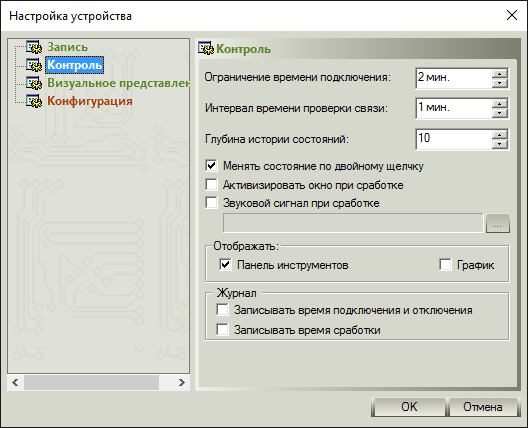

Вкладка "Контроль"

•"Ограничение времени подключения" - установите время, в течении которого GOALcity будет пытаться подключиться к ключу.

•"Интервал проверки связи" -установите периодичность проверки связи с ключом.

•Опция "Менять состояние по двойному щелчку" - регулирует каким способом производить переключение ключа с разомкнутого на замкнутое состояние и обратно. Если "галка" снята, то переключение будет происходить по "Одному щелчку мыши".

•"Активизировать окно при сработке" - если ключ участвует в каком либо из алгоритмов и окно ключа скрыто с экрана, то установив данную птичку можно показывать окно в случае сработки ключа.

•"Звуковой сигнал при сработке" - если Вам требуется звуковое оповещение при сработке ключа, активизируйте данную опцию.

•"Отображать:" - выберите, какие элементы интерфейса отображать в окне ключа.

•"Журнал" - укажите, записывать ли в архив моменты сработки и время подключения и отключения ключа.

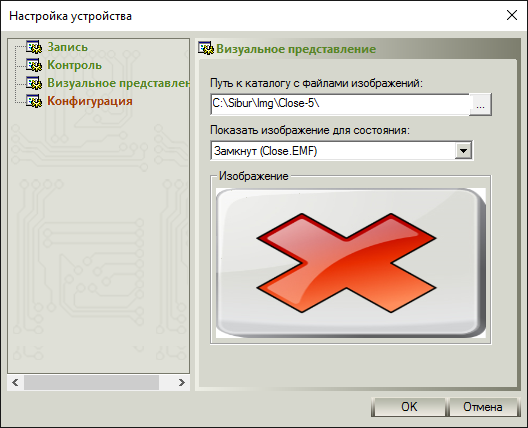

Вкладка "Визуальное представление"

Является одинаковой для датчиков и ключей и позволяет установить пользовательские изображения на любые из состояний виртуального устройства.

Укажите в поле "Путь к каталогу с файлами..." путь к каталогу, в котором должно лежать 5 файлов в формате EMF+. Файлы будут иллюстрировать состояния ключа/датчика в программе и должны иметь определенные названия:

•unknown.emf - неопределенное состояние;

•open.emf - разомкнут;

•close.emf - замкнут;

•short.emf - короткое замыкание;

•broken.emf - обрыв.

В окне "Изображение" Вы можете увидеть предпросмотр изображения.
