Настройка > Схемы

$Кликните чтобы свернуть\развернуть$ Активация Схем

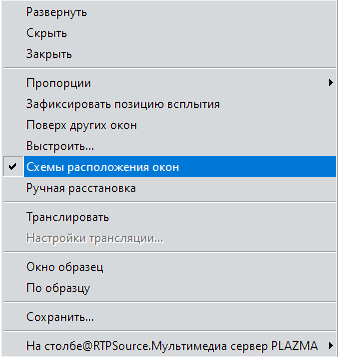

Для активации «Схем», кликните ПКМ по «шапке» окна камеры и в выпадающем списке поставьте «галочку» на против пункта «Схемы расположения окон».

Shemi_menu

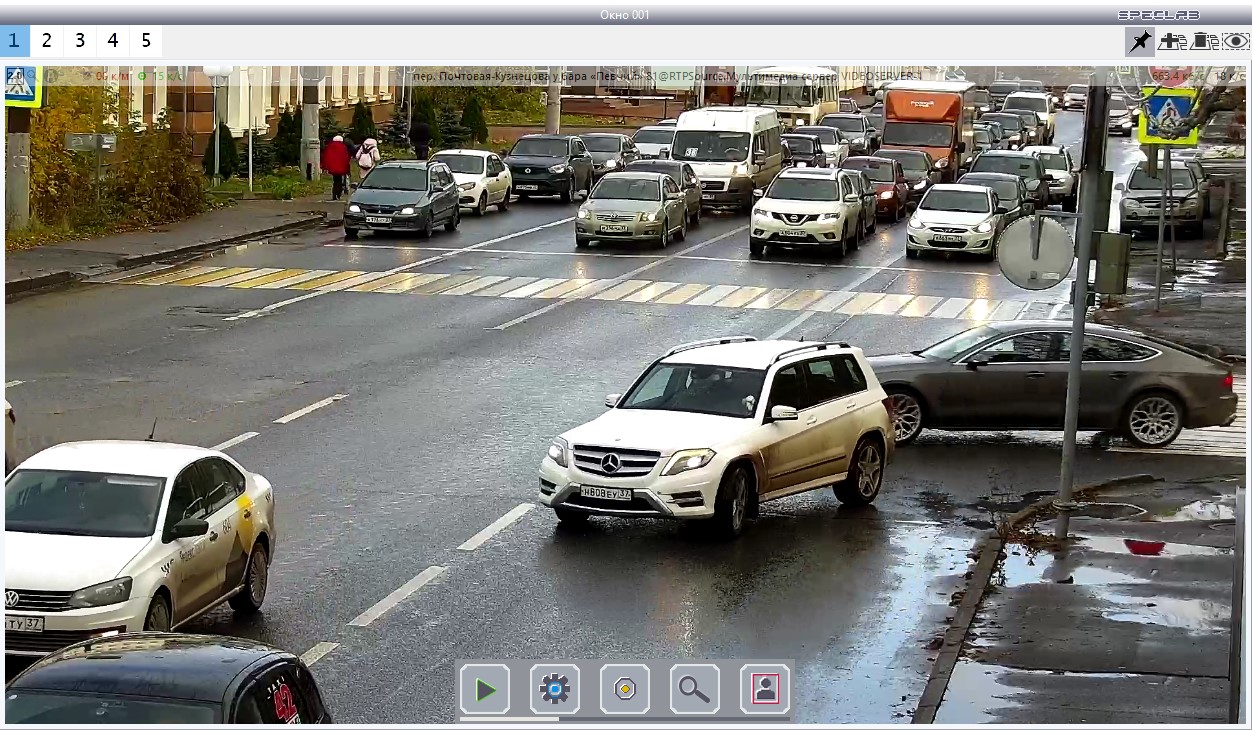

Окно поменяет свой вид и появятся дополнительные элементы управления.

Снимок экрана 2020-10-20 085746

$Кликните чтобы свернуть\развернуть$ Элементы управления

кнопки переключения между схемами. Расположены в верхней левой части окна.

кнопки управления схемами. Расположены в верхней правой части окна.

закрепить окна. В неактивном состоянии позволяет перемещать и удалять окна камер на схеме.

добавить схему. Отвечает за создание новых или редактирование уже имеющихся «схем».

удалить схему. Удаляет ненужную схему.

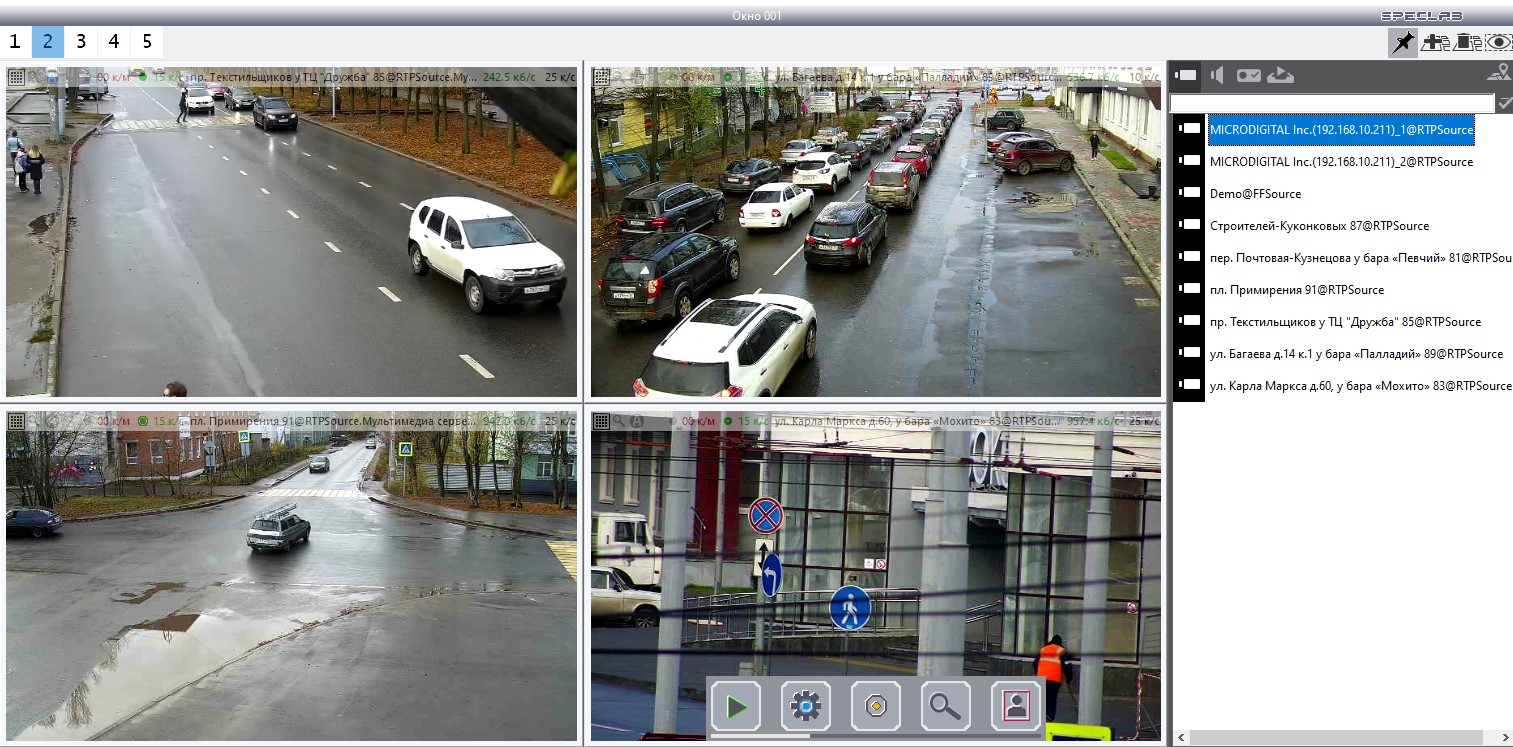

панель. Открывает панель устройств.

На панели устройств отображаются все устройства заведенные на «Диаграмму подключений» (камеры, микрофоны, ключи и т.д.).

Снимок экрана 2020-10-20 085911

В верхней части панели находятся кнопки-фильтры, деактивация\активация которых позволяет скрыть\показать то или иное устройство.

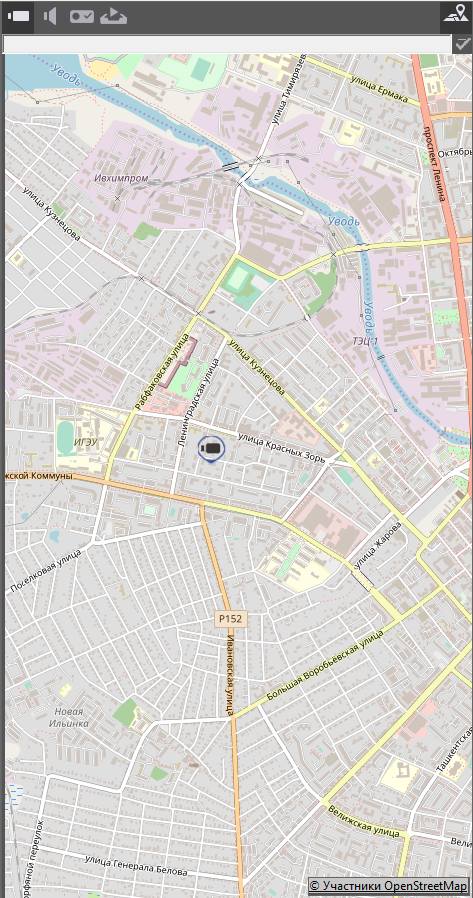

Кнопка карты - включает отображение карты, на которой отображаются камеры согласно заданым координатам. Координаты указываются на вкладке «Дополнительно» в настройках камеры (пример: 57.000191, 40.951193).

koordinati

Отображение карты возможно только при наличии интернет доступа. Для использования оффлайн карт обратитесь в службу технической поддержки «Спецлаб».

$Кликните чтобы свернуть\развернуть$ Работа со схемами

$Кликните чтобы свернуть\развернуть$ Добавление схем

Нажмите кнопку «Добавить схему» и в выпадающем выберите пункт «Создать схему». В открывшемся укажите количество строк и столбцов. Нажмите «Выполнить».

dobavlenie_shem_2

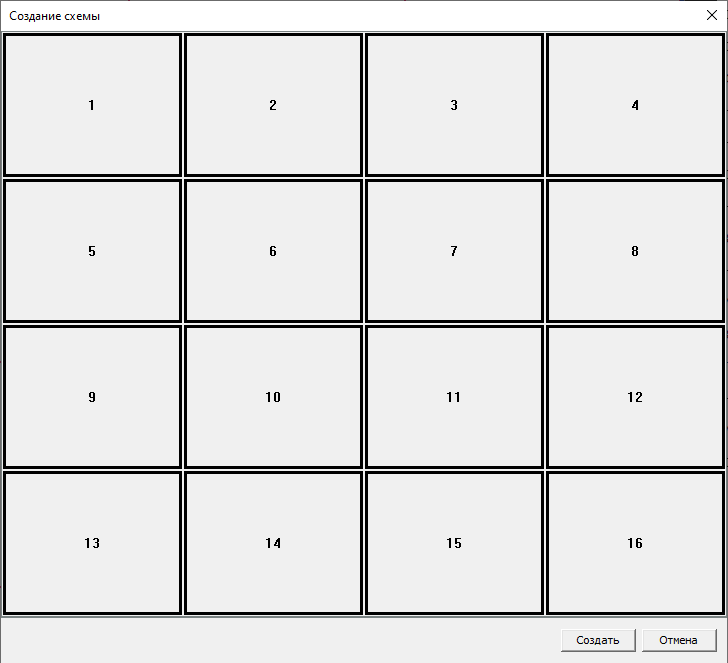

Откроется окно редактор созданной схемы. Можно оставить как есть или отредактировать как Вам нужно.

dobavlenie_shem_3

Для объединения нескольких ячеек в одну, необходимо их выделить с зажатой ЛКМ. Ячейки, которые будут объединены поменяют цвет.

dobavlenie_shem_4

Отпустите ЛКМ. Выделенные ячейки объединятся в одну.

dobavlenie_shem_5

Нажмите «Создать».

В следующем окне задайте имя схеме (не больше двух символов). Нажмите «Создать».

dobavlenie_shem_6

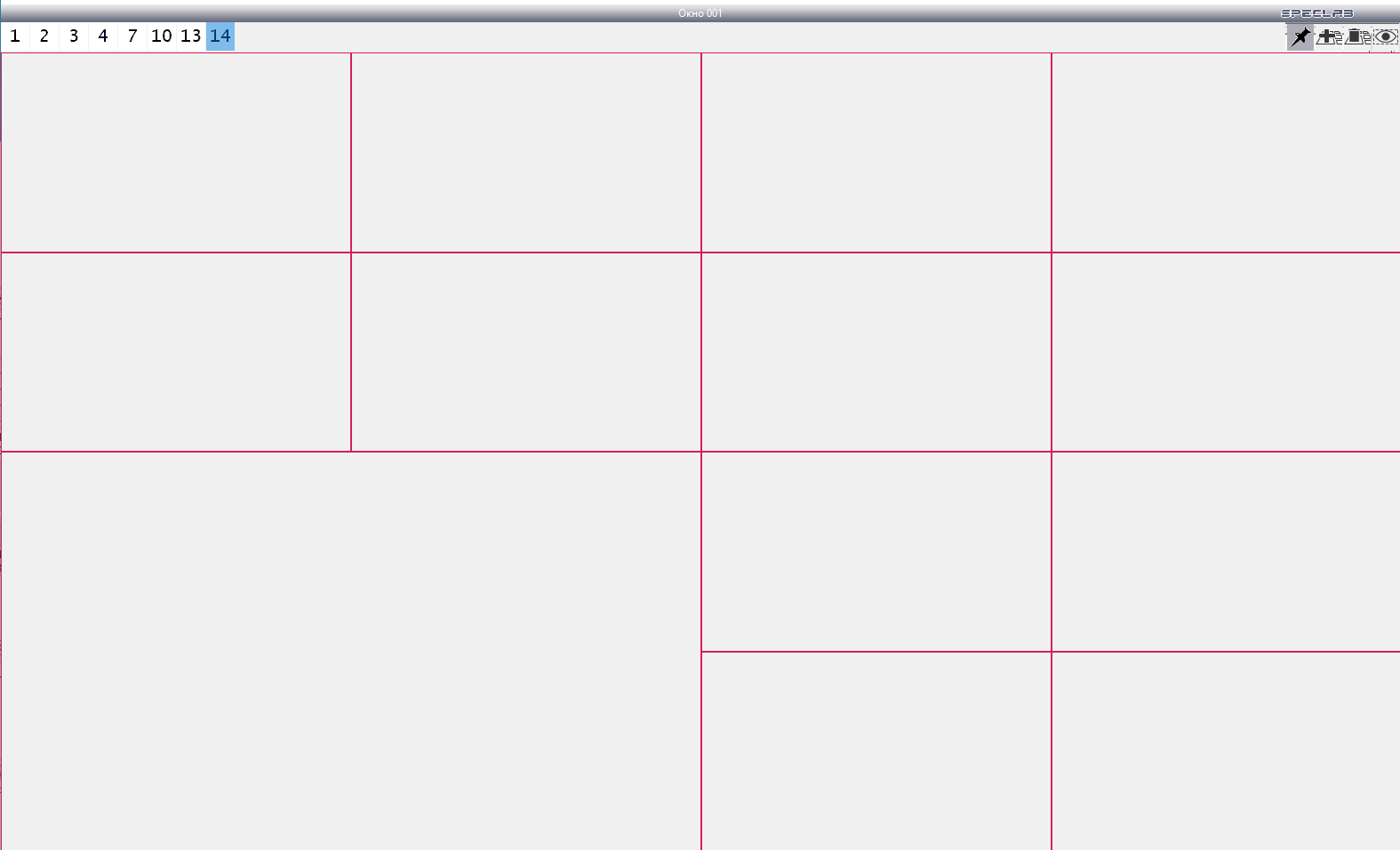

После создания схемы, программа переключится на новую схему.

dobavlenie_shem_9

$Кликните чтобы свернуть\развернуть$ Удаление схем

Для удаления схемы выберите ее на панели выбора схемы и нажмите кнопку «Удалить схему» .

В открывшемся окне подтвердите удаление.

udalenie_shem

$Кликните чтобы свернуть\развернуть$ Добавление камер на схему

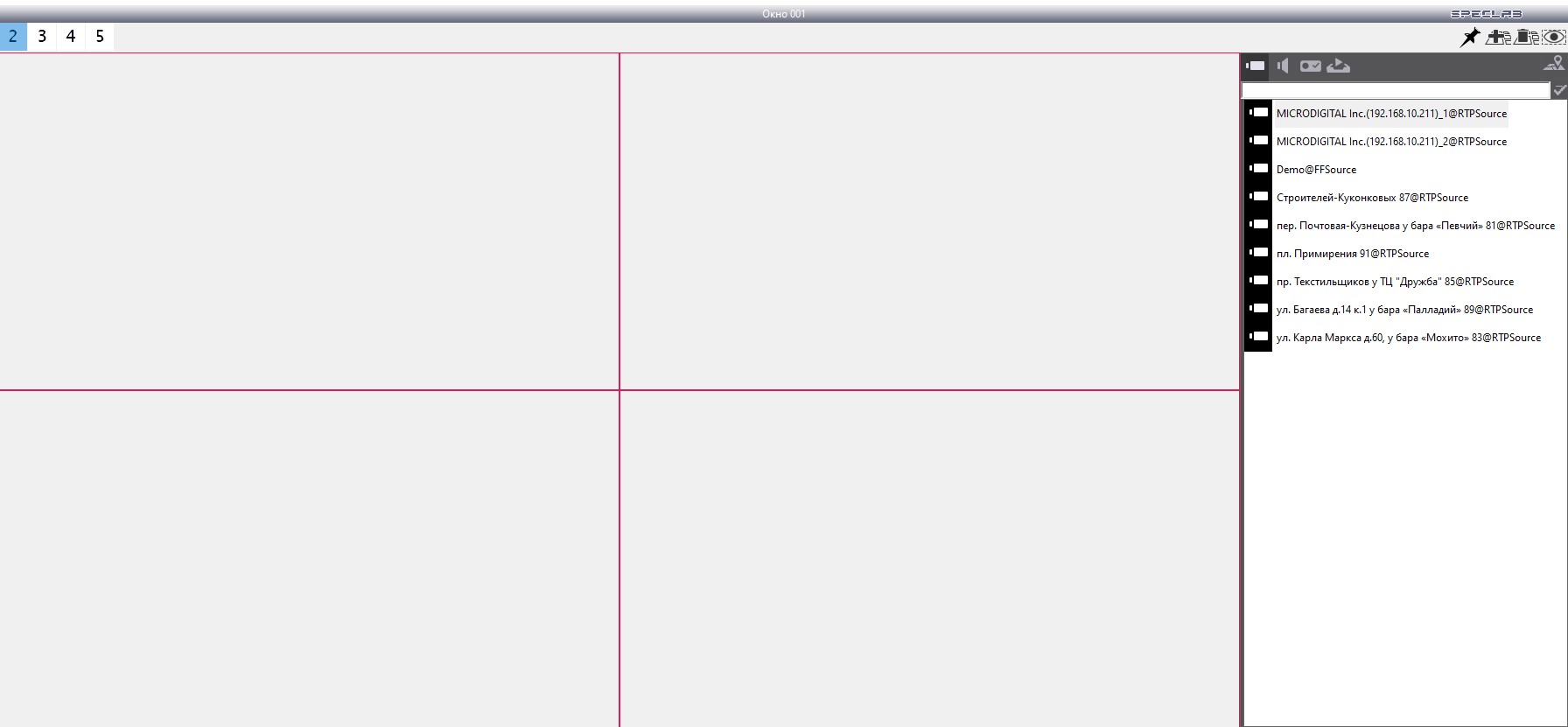

Нажмите кнопку «Панель» . Откроется список устройств.

Снимок экрана 2020-10-19 173817

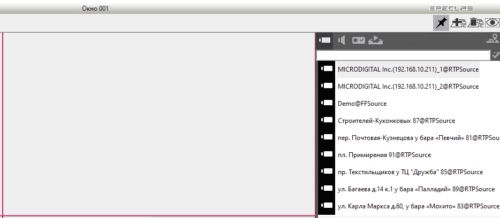

Чтобы добавить камеру на схему, выделите ее и с зажатой ЛКМ перетащите в нужную ячейку.

ScreenRecorderProject5

$Кликните чтобы свернуть\развернуть$ Удаление камер со схемы

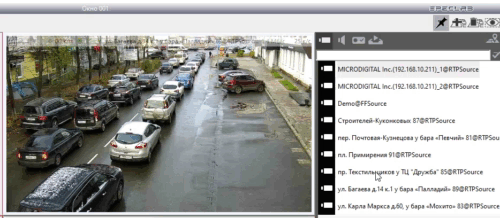

Камеру со схемы можно удалить только если кнопка «Закрепить окна» неактивна. Разблокируйте окна нажав на соответствующую кнопку.

ScreenRecorderProject4

Нажмите ПКМ на камере, которую необходимо убрать со схема и подтвердите удаление нажав на пункт «Удалить».
