Чтобы подключить IP камеру в систему GOALcity не нужно особых навыков работы с ПК, достаточно знать модель камеры и поддерживаемые ей кодеки сжатия видео. Чтобы использовать покадровый кодек mjpeg обычно камера должна пройтирасширенную интеграцию с GOALcity. Но, как показывает практика, большинство из камер работают и без дополнительной интеграции.
Чтобы использовать потоковый кодек h264 необходимо знать rtsp ссылку на поток с данной камеры. Ссылка, как правило, приводится в документации к оборудованию, либо отображается в веб интерфейсе устройства.

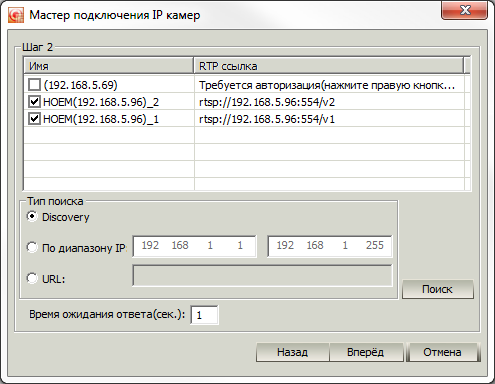

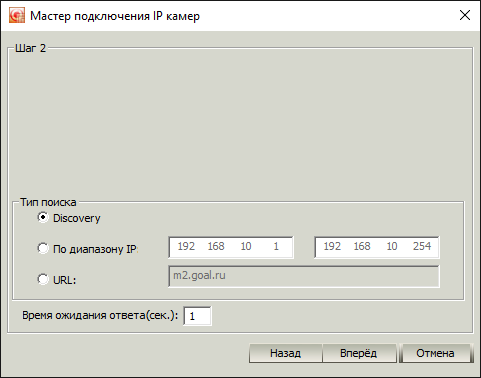

После первого поиска серверов GOALcity перед Вами сразу же откроется мастер поиска IP камер. Для начала, мы рекомендуем произвести поиск камер по протоколу ONVIF, потому что почти все современные камеры поддерживают этот протокол. А уж если что-то не найдется, то можно будет добавить вручную. Отметьте данное поле "точкой" и нажмите кнопку "Вперед". Выберите тип поиска: "Discovery" - поиск, используя специальный ONVIF протокол, либо укажите пул IP адресов в ручном режиме. Нажмите кнопку "Поиск". GOALcity произведет поиск камер. Найденные камеры будут отображены в верхнем окне. Если для доступа к камере требуется авторизация, система оповестит Вас об этом. В таком случае, кликните правой кнопкой мыши по данной камере и укажите данные для авторизации. Отметьте «птичками» камеры, которые хотите добавить в GOALcity и нажмите кнопку "Вперед". Перед Вами откроется список всех камер, которые Вы собираетесь добавить. Нажмите кнопку "Добавить" и завершите работу мастера. Все выбранные камеры добавятся на мультимедиа сервере. |
IP Source или подключение IP камеры с использованием кодека mjpeg

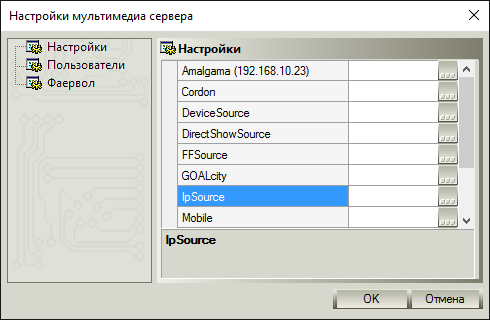

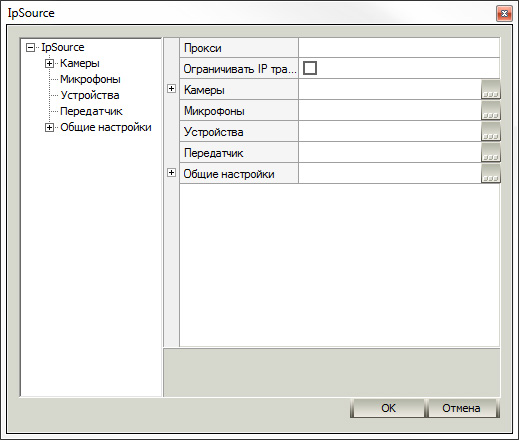

Откройте настройки "Мультимедиа сервера" двойным щелчком по "шапке" сервера. Выберите пункт "IP Source". IpSource - источник работы с различным IP оборудованием (видео камеры, видео серверы, мегапиксельные камеры, в том числе для некоторых производителей поддерживается работа со встроенными каналами звука (аудио), со встроенными датчиками и реле. Устанавливается вместе с мультимедиа сервером, но для работы с данным источником требуется наличие в прошивке ключа защиты компонента Сервер поддержки IP устройств. Для того, чтобы попасть в его настройки, необходимо нажать кнопку и в появившемся меню выбрать "Редактировать". Здесь к GOALcity подключаются различные IP устройства: камеры, микрофоны, передатчики и т.д.
Посмотрите полный список устройств, для которых проводилась расширенная интеграция.

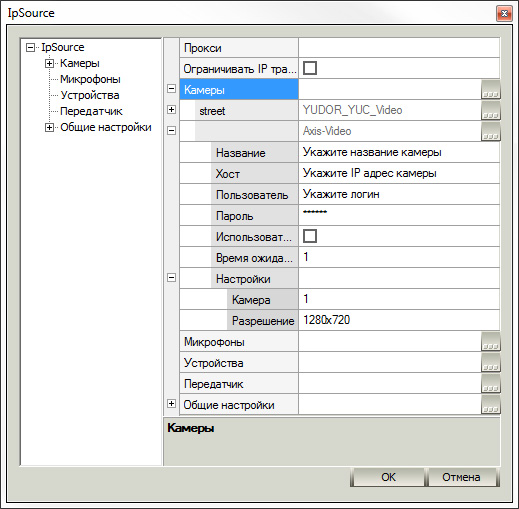

Для примера рассмотрим пункт "Камеры". При нажатии кнопки напротив него, появится меню в котором перечислены все интегрированные устройства. Выберите тип создаваемого IP-источника и перейдите к его настройкам. Укажите все необходимые для подключения данные и нажмите кнопку "Ок". Теперь на диаграмме подключений в "Мультимедиа сервере" Вы увидите созданную IP-камеру. Осталось только ее подключить к окну GOALcity. |
RTSP и FFSource или подключение IP камер с использованием кодека h264
FFSource - новая версия источника для работы с IP видео камерами через RTP и RTSP протокол передачи мультимедийных данных. Компонент использует программные библиотеки ffmpeg, которые распространяются в интернете на бесплатной основе. В некоторых случаях может использоваться для работы с устаревшим оборудованием и для клиентов прошивается по рекомендации службы технической поддержки Спецлаб. Устанавливается вместе с Мультимедиа сервером GOALcity. Принцип создания источника очень похож на выше рассмотренный, только вместо IP адреса камеры используется rtsp ссылка на поток. Большое количество RTP ссылок для IP камер различных производителей Вы можете посмотреть по ссылке. Откройте настройки "Мультимедиа сервера" описанным. Выберите пункт "FFSource" или "RTPSource". Нажатием кнопки вызовите всплывающее меню и выберите "Добавить видео-источник". Откроется окно добавления нового источника. Укажите все необходимые параметры и сохраните изменения. Аналогично прошлому примеру, созданный источник появиться в "Мультимедиа сервере" и останется только подключить его к окну GOALcity. |

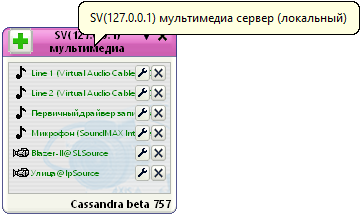

Выполнить подключения устройств к окнам GOALcity вручную очень просто. Подведите указатель мыши к виртуальной клемме соответствующего устройства (камеры, ключа, датчика, микрофона и т.д.). Указатель примет вид кисти руки, над которым появится описание данного сервера. Теперь, нажав левую кнопку мыши, "протащите" возникшую пунктирную линию к пиктограмме "Новое подключение". Как только Вы доведете пунктир до виртуальной клеммы окна GOALcity, курсор "превратится" в кисть с вытянутым указательным пальцем. Отпустите кнопку мыши - процедура подключения одного из виртуальных источников завершена. Следует отметить, что подключения можно производить в одно окно, тем самым группируя источники. Повторите описанные выше действия со всеми необходимыми источниками. Нажмите кнопку "Ок" в нижней части Диаграммы подключений для принятия изменений. После подключения в GOALcity появятся окна, отображающие видеосигнал с IP-камер. |
