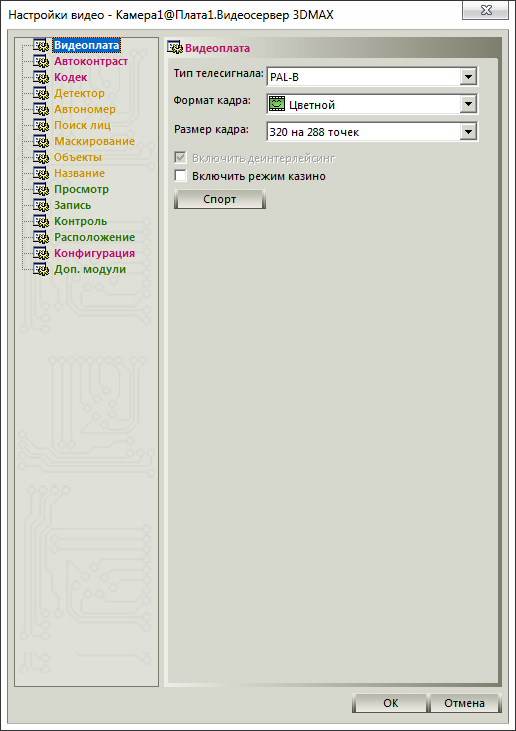

Первая из настроек здесь - «Тип телесигнала» - зависит от камеры. Найдите в паспорте на камеру тип ее выходного сигнала (стандарт видео) и выберите в настройке тот же тип. В 99% случаев у вас будет PAL, поэтому по умолчанию предлагается именно он. В качестве альтернативы – NTSC-M и SECAM-B.

При неправильном выборе видеостандарта изображение с цветной камеры будет черно-белым или будет наблюдаться постоянный срыв синхронизации.

«Формат кадра». Изображение с камеры может быть цветным или черно-белым. Найдите в паспорте на камеру ее цветность и выберите в настройке тот же формат кадра. Некоторые производители камер обозначают черно-белый формат как «Стандарт видео – CCIR».

Стоит упомянуть также, что не всегда при наличии цветной камеры стоит выставлять цветной формат кадра. Если цвет не столь принципиален - то лучше выбрать чёрно-белый формат. Это снизит нагрузку на процессор компьютера, а также на сеть (что немаловажно, если пропускная способность канала от клиента к серверу - низкая).

«Размер кадра». Выбираете в зависимости от возможности камеры, либо в зависимости от мощности применяемого оборудования и количества подключенных камер. Не всегда  максимальное разрешение обеспечивает наилучшие результаты работы системы. Настройка мощной системы безопасности с большим количеством источников контролируемой информации – это всегда поиск компромисса между качеством и производительностью. Поэтому, чем более высокое разрешение Вы установите по каждой из камер, тем большая нагрузка будет на процессор видеосервера, тем больше оперативной памяти будет задействовано. Учитывайте это, выполняя настройки. Тут применимы те же моменты, что были указаны выше. Чем ниже разрешение - тем ниже качество картинки и больше "пикселизация", но тем и меньше нагрузка на систему и сетевой канал, а также меньше места занимает информация, записываемая на жесткий диск.

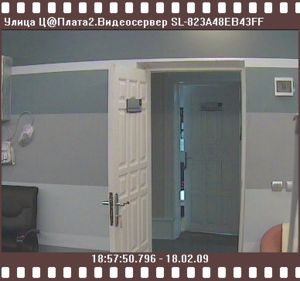

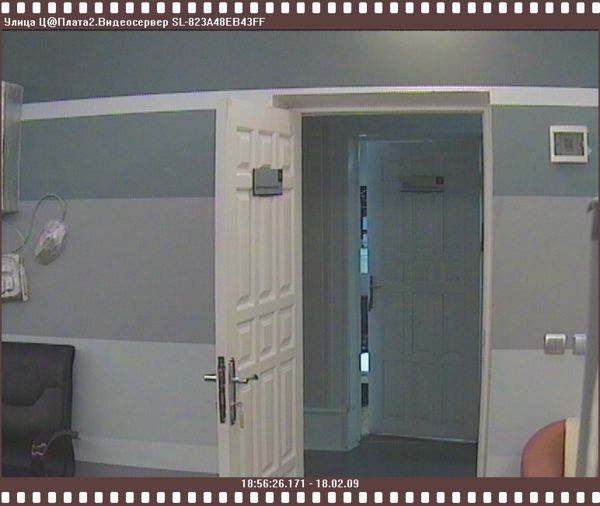

Примеры различных размеров кадра:

На последнем явно видны артефакты изображения из-за недостаточного количества точек.

Если вы выберете полноформатный кадр (640х480 или 768х576) - программа предложит «Включить деинтерлейсинг». Этот режим улучшает качество кадра, особенно, если в нем имеются быстро движущиеся объекты, убирая так называемую «гребенку».

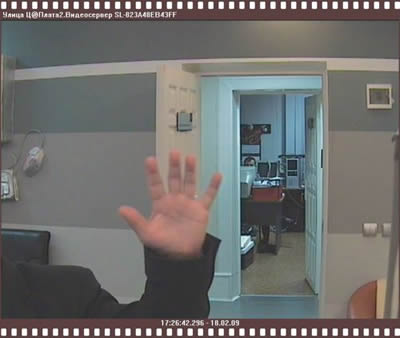

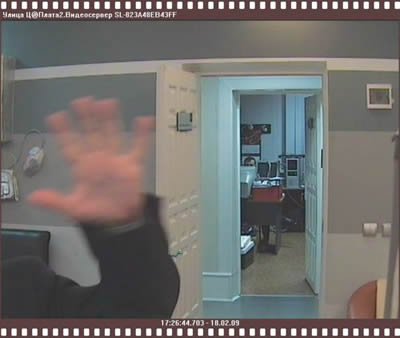

Примеры кадров с включенным и выключенным деинтерлейсингом.

При выключенном деинтерлейсинге на кадре наблюдается явно выраженная «гребенка» и размазывание изображения движущейся поперек зоны видимости руки. На кадрах с включенным деинтерлейсингом эти артефакты отсутствуют.

При выборе полукадрового размера (768х288 и ниже) можно включить «Режим казино».  Сущность этого режима заключается в том, что АЦП оцифровывает последовательно четные и нечетные полукадры, а GOALcity Instinct-2 программно эмулирует чересстрочную развертку аналогового телевидения. Данный режим предназначен в первую очередь для записи событий, связанных с быстрыми движениями, например наблюдения за игральным столом в казино. Отсюда и его название.

Режим «Спорт» отличается от режима «Казино» отсутствием дрожания картинки и работой только с разрешением 768х288. Он помогает избежать вертикальных дерганий кадров при просмотре быстро происходящих событий.
