ОПС "Болид"

Минимальный набор компонентов GOALcity для работы с ОПС "Болид" это:

•Мультимедиа сервер (2_IP_Server_x64.exe),

•Клиент GOALcity (1_GOALcity_Client_x64.exe),

•SLDA драйвер для GOALcity (9_SLDA_Driver.exe),

•Архивный сервер (3_Archive_Server_x64.exe).

•"Модуль управления ИСО Орион";

•Пульт С2000М производства фирмы "Болид" и адресные датчики (ключи, считыватели).

Начните с установки компонентов GOALcity. Установите Мультимедиа сервер, SLDA драйвер, затем Клиент GOALcity и перезагрузите ПК.

После перезагрузки установите "Ядро опроса Орион Про" и снова перезагрузите ПК. Процесс установки всех вышеперечисленных компонентов довольно прост - просто следуйте подсказкам мастера установки.

Важно! "Ядро опроса Орион Про" может быть установлено и на другой ПК, который, в данном случае, будет выступать в качестве сервера ОПС "Болид".

Когда компьютер загрузиться, запустите клиентскую часть GOALcity и выполните следующие действия:

•Откройте Диаграмму подключений GOALcity и добавьте на неё все установленные ранее компоненты.

•Создайте архив на Архивном сервере GOALcity.

Откройте настройки "Мультимедиа сервера", кликните левой кнопкой мыши по кнопке напротив пункта "SLDASource" и выберите строчку "Редактировать".

Кликните по кнопке справа от пункта "Датчики и ключи", перед Вами откроется список всего доступного для подключения оборудования. Выберите источник "Добавить Болид".

•"Название" - укажите произвольное название будущего датчика (считывателя, ключа);

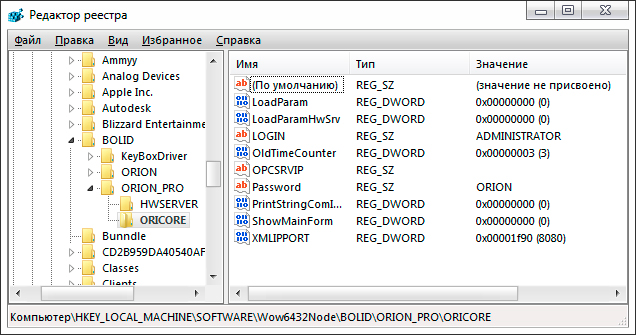

Важно! При установке "Ядра опроса Орион Про" Мастер установки не предлагает менять какие либо настройки и все порты, логины и пароли – остаются стандартными для программного обеспечения ОПС Болид. Все данные о логинах-паролях, портах подключения и т.д. хранятся в реестре Windows по пути HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\BOLID\ORION_PRO\ORICORE для 64-х разрядной системы Windows, либо по пути HKEY_LOCAL_MACHINE\SOFTWARE\BOLID\ORION_PRO\ORICORE для 32-ух разрядной системы. При желании изменить эти параметры можно там же.

•"Адрес" - укажите сетевой адрес компьютера, на котором установлено "Ядро опроса Орион Про" и к которому подключен пульт С2000М. Если все сделано на базе одного ПК, то укажите локальный адрес (127.0.0.1), если же на другом ПК - соответственно адрес этого ПК. Адрес обязательно нужно указывать вместе с портом подключения! По умолчанию это порт 8080 (ключ "XMLIPPORT" в реестре);

•"Пользователь" - по умолчанию ADMINISTRATOR (ключ "LOGIN" в реестре);

•"Пароль" - по умолчанию ORION (ключ "Password" в реестре);

•"Тип" - выберите тип подключаемого устройства (охранно-пожарный датчик, ключ или считыватель);

•"СОМ порт" - номер СОМ порта, по которому подключен пульт С2000М к ПК;

•"Адрес RS-485" - укажите адрес контроллеров типа Сигнал 20М, КДЛ и т.п. Адрес самого пульта не вписывается не при каких обстоятельствах.

•"Номер" - укажите номер шлейфа (если используются аналоговые датчики) либо адрес датчика, в том случае, если датчик адресный и подключен к КДЛ.

•"Добавлять код состояния" - если Вы отметите данную опцию, то ко всем состояния датчика в окне будет добавляться его код.

Нажмите кнопку "Ок" и сохраните изменения. Теперь на Диаграмме подключений в "Мультимедиа сервере" Вы увидите созданный датчик. Подключите его к окну GOALcity.

В этом примере сервер GOALcity обменивается данными с пультом С2000М. К пульту подключен адресный контроллер двухпроводной линии (1), а к контроллеру, в свою очередь, подключены адресный извещатель "ДИП-34А" (6) и адресный пожарный извещатель (7).

Также к пульту С2000М подключен приемно-контрольный прибор Сигнал 20М (2). К Сигналу 20М (2), в свою очередь, подключены 3 безадресных датчика (3-5).

Важно! Все адреса устройств даны для примера. Для того чтобы назначить вашим устройствам нужные вам адреса, пожалуйста, обратитесь к документации по данным устройствам.

Соответственно, чтобы подключить к GOALcity, например, адресный извещатель (7), настройки должны выглядеть так:

Так как извещатель адресный и подключается к контроллеру двухпроводной линии, то в строку "Адрес RS-485" нужно вводить адрес контроллера двухпроводной линии (1), а в строку "Номер" – адрес датчика, подключенного к этому контроллеру.

Если нужно подключить один из безадресных датчиков, например (4), то настройки будут выглядеть немного иначе:

При таком типе подключения данные "забираются" с четвертого раздела приемно-контрольного прибора Сигнал 20М (2).

Запустите программу "Модуль управления ИСО Орион" из меню "Пуск" или сделав двойной клик по ярлыку на рабочем столе.

Важно! При работе GOALcity совместно с ОПС "Болид" данный модуль должен быть всегда включен.

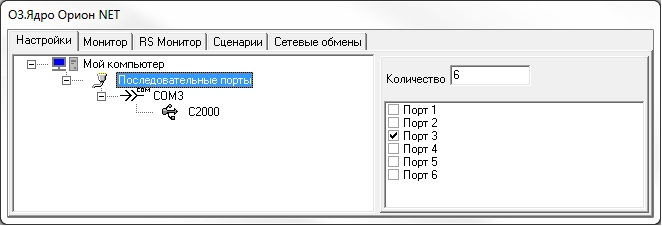

Откроется окно настроек модуля управления. Раскройте "дерево устройств", выберите поле "Последовательные порты" и справа выберите тот, к которому подключен пульт С2000М.

Переместитесь на следующую строчку. Включите опрос СОМ порта, поставив "птичку" напротив "Порт активен".

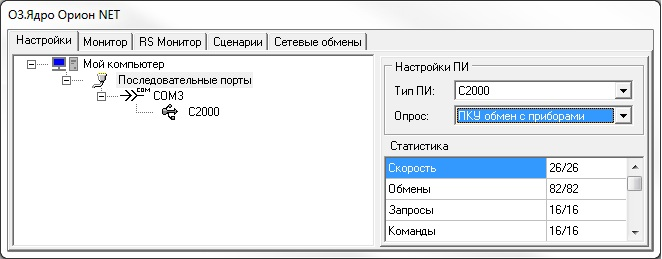

Выберите устройство С2000М и настройте способ соединения с ПК и тип опроса.

•"Тип ПИ" - если пульт С2000М подключен напрямую к COM порту, то выберите "С2000М". Если же используется преобразователь интерфейса "RS232 to USB", то выберите "ПИ".

•"Опрос" - если пульт переключен в режим "Компьютер", то выберите "ПКУ обмен с приборами". Если же пульт в режиме "ПИ/РЕЗЕРВ" - выберите "Обмен с приборами".

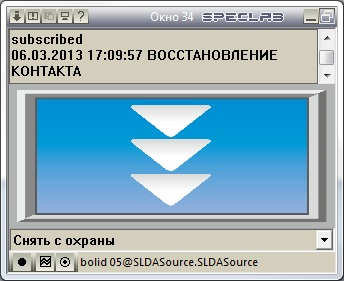

Процесс настройки на этом можно считать законченным. В окне GOALcity  Вы должны увидеть примерно следующую картину:
