Чтобы посмотреть записанную информацию в GOALcity существует несколько способов: кликом по кнопке Главной панели управления можно открыть полностью весь архив и выбрать необходимую камеру (или камеры) либо открыть архив непосредственно из окна камеры, кликнув по всплывающей кнопке , получив записи именно этого источника.
За частую используется именно второй способ, но первый способ пригодится для одновременного синхронного просмотра нескольких камер в одном окне.
Выбор камер и избыточности просмотра

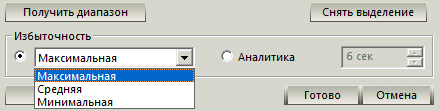

Чтобы открыть архив, кликните по кнопке "Архив" Главной панели управления. Откроется окно "Выберите записи для просмотра". Выберите записи для просмотра с интересующих Вас камер, отметив соответствующие строчки флажками. Если в списке камер отсутствуют данные о дате записи, нажмите кнопку "Получить диапазон". Если необходимо выбрать другие камеры для просмотра записей - нажмите кнопку "Снять выделение" и произведите выбор снова. Для каждой из камер можно настроить "Избыточность просмотра". |
•Минимальная – выводятся только те кадры, в которых произошла сработка детекторов (движения, лиц, автономеров и т.д.) и алгоритмов Панели "Внимание!". Это может быть дерганый просмотр, т.к. видеодетекция неоднородна и не всегда отражает полную картину. Но это минимальная информация, которая передает сюжеты перед камерой, как видит их машина. Рекомендуется использовать при недостатке времени на просмотр. •Средняя – выводятся все кадры, в которых произошла сработка алгоритмов и детекторов, а также те, которые были записаны до и после сработки. Проигрывание идет в однородной скорости. На просмотр выводятся даже те кадры, которые могли быть "не отмечены" детектором в силу незаметности движения (эмоции лица, движения глаз, разговорных мышц, легкие покачивания головой, конечностями и проч.) Выводятся также и промежутки между продетектированными движениями, например, тот период, пока человек стоял неподвижно. Кроме того, выдается некоторый период записи, предшествующей началу движения. Рекомендуется использовать при стандартном просмотре. •Максимальная – самая большая плотность кадров, в которую входит вся записанная информация. Как правило, это страховочная запись, которая делается на случай, если видеодетекцию по каким-либо причинам удалось обойти, например, при сильных атмосферных помехах. Рекомендуется использовать в случае рассмотрения происшествия и выводить только ограниченный период самого происшествия, т.к. постоянный просмотр такого объема записи требует крайне много времени. |
Если отмечена опция "Аналитика", то сюжеты, на которые среагировали алгоритмы аналитической системы "Внимание!" (Панель "Внимание!"), будут автоматически воспроизводиться плеером с максимальной избыточностью. Как правило, это новые события, нестандартное поведение или изменение обстановки в зоне обзора камеры. На просмотр выводятся начальные моменты записанных сюжетов, а в окошке "Аналитика" выставляется интервал времени, который добавится при воспроизведении этих сюжетов. В полученных таким образом интервалах будут показаны все кадры без фильтрации. Рекомендуется использовать как основной тип просмотра в стандартном режиме постоянного контроля за объектом. Завершив настройку, нажмите кнопку "Готово". Перед вами откроется окно архивного плеера. |

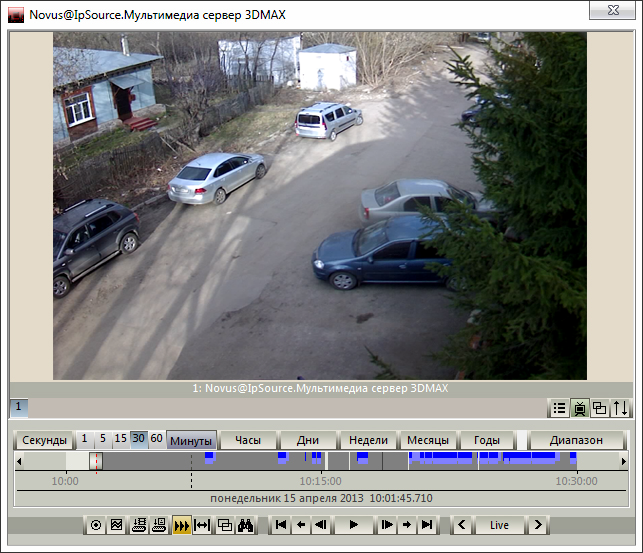

"Окно плеера архива" визуально разделено на 2 части: верхняя – окна просмотра, нижняя – элементы управления плеером и панели с информацией. Воспроизводит записи архива программный многофункциональный видео плеер, который может: •Одновременно и синхронно демонстрировать записи с нескольких камер (каждую в отдельном окне); •Отключать/подключать просмотр одной или нескольких камер "на ходу" без остановки воспроизведения; •Переключать масштаб диапазона времени от 1 секунды до 4-х лет; •Производить поиск и отображение информации по разным признакам (детекция движения, оставленные, унесённые предметы, номера автомобилей, лица); •Графически отображать плотность записи; •Графически отображать запись сработок детекторов, как в общем потоке информации, так и отдельно по каждой из подключенных камер; •Пере подключаться к архиву по команде оператора; •Производить экспорт информации в другой раздел ПК, на другие компьютеры, на другие носители: CD, DVD-диски и т.п.; •Сохранять отдельные кадры в формате *.jpg; •Изменять скорость воспроизведения в диапазоне от х0,10 (десятикратное замедление) до х64 (ускорение в 64 раза) Раскраска интервалов записей на шкале времени плеера является неточным, исключительно оценочным инструментом. Алгоритм раскраски, при некоторых условиях, при наличии даже одного кадра с движением может привести к изменению цвета участка записи длительностью до нескольких минут и даже больше. В верхней части отображается картинка, поступающая с архива записей камер. Наличие подписи под окном камеры и вид этой подписи переключается кнопкой . Каждый очередной клик по ней переключает вид подписи или совсем выключает её. Следующая кнопка служит для переключения соотношения сторон кадра. В нажатом состоянии кадр в окне воспроизводится с реальным соотношением сторон. Если кнопка неактивна, кадр заполняет окно камеры полностью и может воспроизводиться с искажением размера кадра в зависимости от размера окна. Кнопка переворачивает изображение на 180 градусов. Кнопка позволяет установить фильтры для отбора плеером соответствующей информации из архива. Подключив желаемые фильтры, нажмите кнопку "Ок". Левее располагаются кнопки, отвечающие за включение/отключение от просмотра архива определённых камер. Например , – окно архива камеры 2 включено. В нижней части окна плеера находится Панель управления. Линия, отделяющая эту область окна, может перемещаться, изменяя зону просмотра и зону управления плеером. Ниже этой линии – кнопки выбора диапазона: крайняя справа позволяет выбрать диапазон непосредственно по датам, при этом можно воспользоваться встроенным календарём, открывающимся при клике по треугольнику в окошке "Годы". Сама кнопка "Диапазон" является частью Селектора масштабирования диаграммы архива. Под селектором находится диаграмма архива, показывающая наличие записи и её плотность. Кнопки Селектора позволяют выбрать наиболее удобный масштаб диаграммы. Нажатие кнопки с названием соответствующего периода времени означает, что масштаб диаграммы будет соответствовать этому периоду. |
Панель управления плеером видео архива

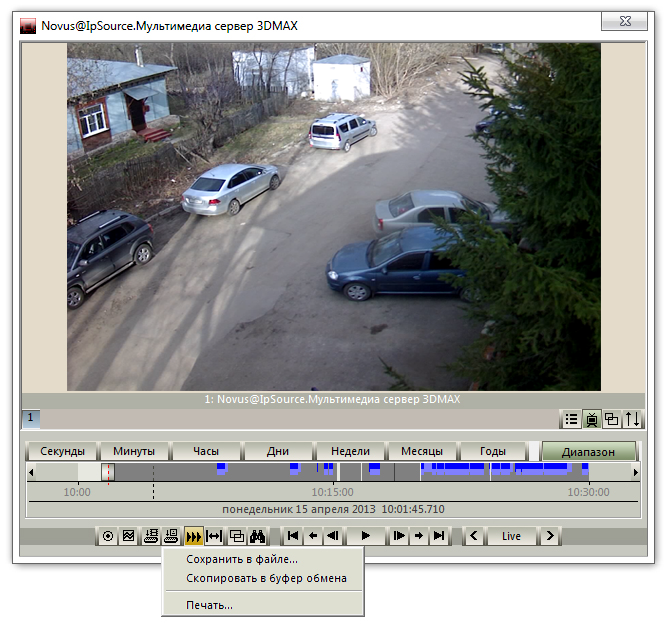

Большинство кнопок Панели управления плеером снабжены всплывающими подсказками, которые помогают быстро разобраться с их назначением. Тем не менее несколько пояснений не помешают. Итак, слева направо. Кнопка "Переподключение" – ей удобно воспользоваться, когда необходимо просмотреть записи с тех камер, которых сейчас в окне просмотра нет. Кликнув по ней, вы попадёте в меню выбора записей для просмотра, здесь, отметив соответствующие флажки, можно сменить просматриваемые камеры. Далее – кнопка "Настройки". При нажатии на нее открывается окно "Плеер – настройки", в котором можно установить некоторые опции плеера архивов. Следующая кнопка позволяет сохранить фрагменты архивных видеозаписей как на жестком диске компьютера, так и на внешних носителях информации. После нажатия на неё откроется окно "Экспорт видео", в котором надо произвести соответствующие настройки: выбрать формат экспорта (SSDF или AVI), путь сохранения (раздел, каталог и название файла) и ввести, если необходимо, краткое описание. С помощью следующей кнопки производится экспорт отдельного кадра. При нажатии её доступны следующие опции: сохранить в файле, скопировать в буфер обмена и печать. В случае выбора первой из них вы попадете в окно "Сохранение текущего кадра". Здесь нужно указать программе, куда записать снимок, и настроить с помощью ползунка качество записи изображения в формат *.jpeg. Чем более высокий процент вы выберете, тем лучше будет качество, но тем больше будет размер файла. Копирование в буфер обмена позволяет переместить кадр в другую программу или в документ, например, в MS Word при написании рапорта или объяснительной. Выбор опции "Печать" откроет диалог принтера, подключенного к компьютеру. Чтобы автоматически перейти к следующему диапазону после окончания воспроизведения текущего нажмите на Панели управления плеером видео архива кнопку . Чтобы посмотреть все записи по текущей камере нажмите кнопку . Следующие две кнопки при воспроизведении архивных записей не активны. Воспользоваться ими можно только когда воспроизведение оставлено. Их назначение: помочь Вам в поиске нужных записей и их фрагментов. - Кнопки управления воспроизведением. Функции их разъясняются всплывающими подсказками. Далее на Панели управления плеером видео архива следуют две кнопки с окошком между ними. Это регуляторы и индикатор скорости воспроизведения. С помощью стрелки влево можно замедлить воспроизведение до х0,10, т.е. в 10 раз, а стрелка вправо позволит ускорить его до х64, т.е. в 64 раза. |

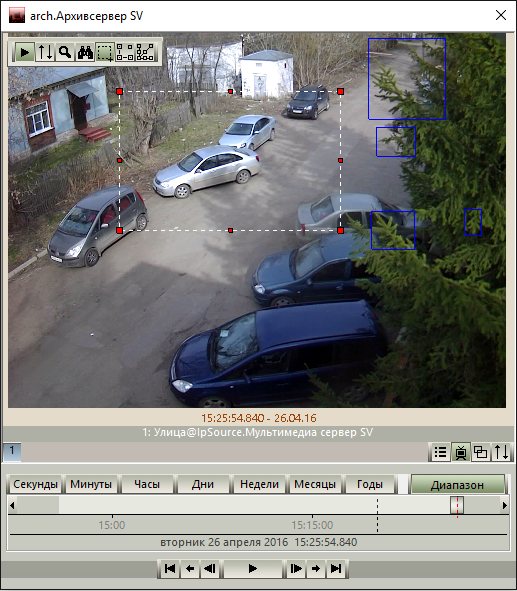

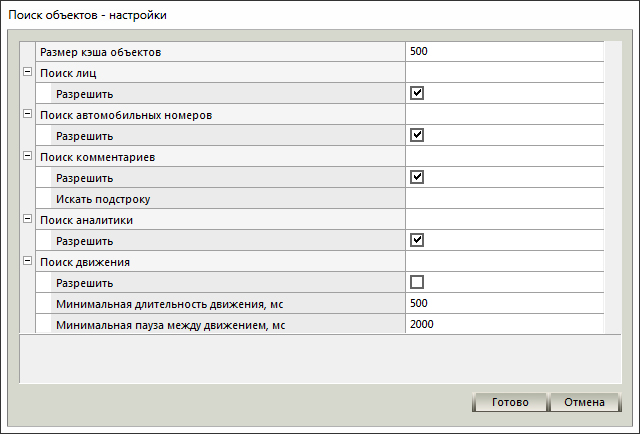

Кнопка откроет окно "Поиск объектов" в текущем диапазоне просмотра и в выбранной (или не выбранной) зоне. Если зона поиска не указана, то поиск будет производиться по всем кадру. Чтобы настроить фильтр объектов, нажмите кнопку "Настройки", Вы попадёте в таблицу, где расстановкой флажков-галочек в соответствующих клетках и установите цифровые значения нужных критериев поиска и нажмите кнопку "Готово", после чего, нажмите кнопку "Старт" и запустите поиск. Результаты поиска отобразятся в окне в виде кадров. По умолчанию все категории открыты и активны. Вы можете отключить и свернуть "не нужные". Контекстное меню окна управляет способом открытия-закрытия вкладок. Если активировать пункт "Раскрывать только один элемент", то на просмотр будет выводиться только один активный элемент, все остальные будут "спрятаны". Поиск объектов можно производить и в определенной области видео. Для этого "наведите" курсор мыши на видео и в правом верхнем меню появится всплывающее меню, кликните по кнопке "Зоны поиска". Выделите с помощью мыши необходимую зону для поиска. Количество зон поиска не ограничено и Вы можете выделить сразу несколько. Чтобы удалить "ненужную" зону, "схватите" её левой кнопкой мыши и "утащите" за пределы окна архивного плеера. |
