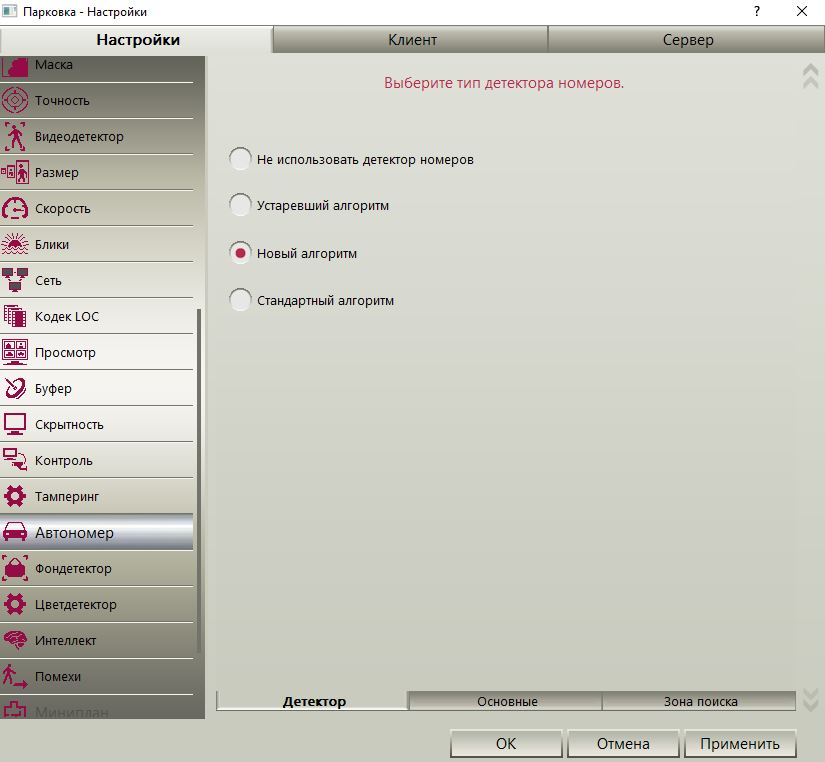

Данная вкладка предназначена для включения алгоритма по определению автомобильного номера в кадре камеры. Выбор одной из настроек является серверной и включается для всех, кто подключается к данному серверу. Если детектор включен, появляются дополнительные настройки работы алгоритма по определению автомобильных номеров.
Внимание! При разрешениях кадра 768x288 и 640x240 алгоритм определения автономеров работать не будет.
Также Вы более подробно можете узнать от чего зависит вероятность распознавания и высокоскоростном детекторе номеров.
Устаревший детектор номеров

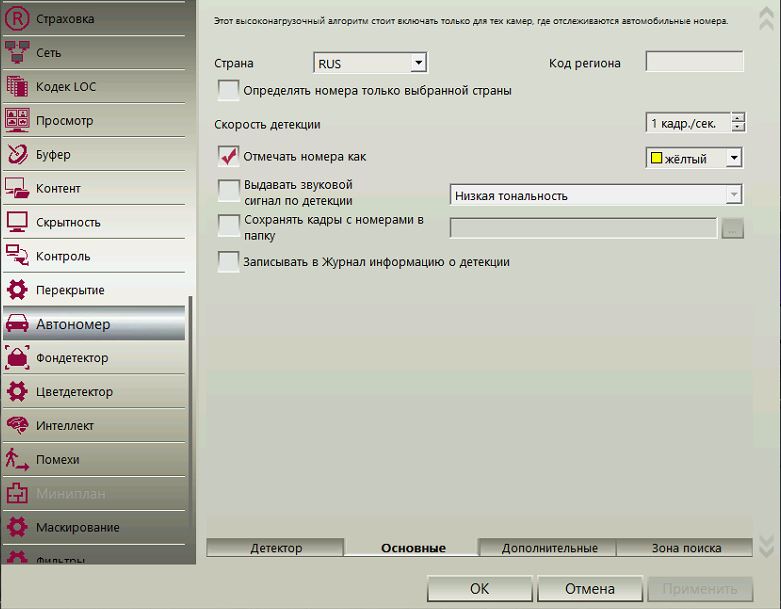

«Основные настройки»
Пункт «Страна»: в данном пункте выбираются автомобильные номера страны, которые будет искать алгоритм в кадре. Для российских номеров также можно выбрать код региона.
Пункт «Определять номера только выбранной страны»: выбрав данный пункт алгоритм будет искать и выводить автомобильные номера, выбранные в пункте «Страна». Если данный параметр не выбран, алгоритм будет искать номера всех стран, которые он может определить.
Пункт «Скорость детекции»: данный параметр отвечает за то, сколько кадров в каждой секунде будет анализироваться алгоритмом. Чем выше параметр, тем больше ресурсов процессора будет использоваться.
Пункт «Отмечать номера как»: при включении данного параметра в окне просмотра камеры будут отображаться автомобильные номера, которые определил алгоритм. Также в данном пункте можно выбрать цвет отображения номера в окне.
Пункт «Выдавать звуковой сигнал по детекции»: позволяет выбрать и настроить подачу звукового сигнала при сработке данного алгоритма.
Пункт «Сохранять кадры с номерами в папку»: данный пункт настрое выбирается, если нужно сохранять кадры, в которых алгоритм нашел автомобильный номер. Также можно указать место на компьютере, куда программа будет сохранять записываемые кадры
Пункт «Записывать в Журнал информацию о детекции»: записывает в журнал номер, который определил алгоритм, в системный журнал GOALcity, который можно открыть из главного меню, пункт «Просмотр журнала».

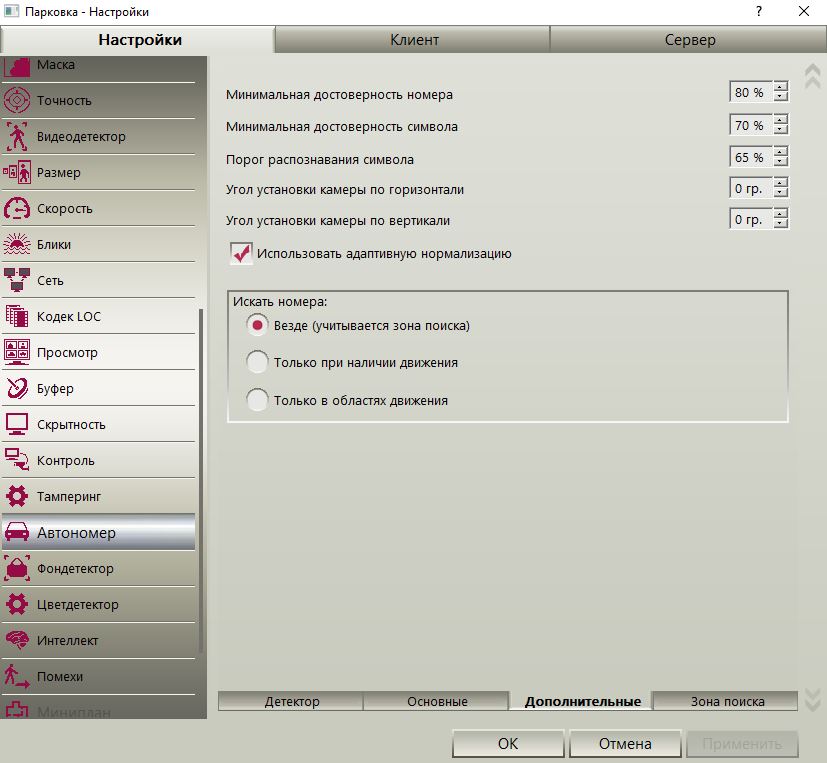

«Дополнительные настройки»
«Минимальная достоверность номера» - в данном пункте задается процент соответствия рамки номера относительно от параметров, указанных в ГОСТ Р 50577-93 , чем выше, тем точнее определение номера.
«Минимальная достоверность символа» - в данном пункте задается процент соответствия рамки символов в рамке относительно от параметров, указанных в ГОСТ Р 50577-93, чем выше, тем точнее определение номера.
«Порог распознавания символа» - в данном пункте указывается процент соответствия отдельного символа в автомобильном номере от эталонного, чем выше, тем точнее определение номера.
«Угол установки камеры по горизонтали» - в данной настройке задается угол отклонения камеры от горизонтальной плоскости в градусах.
«Угол установки камеры по вертикали» - в данной настройке задается угол отклонения камеры от вертикальной плоскости в градусах.
«Использовать адаптивную нормализацию» - данный пункт необходимо включать в том случае, если в номерах используются цветные символы (цифры или буквы). Эта обработка преобразует их в черно-белые в зависимости от интенсивности окраски. Более интенсивные цвета отображаются чёрным, менее – белым. Включение этой опции в данном случае повышает точность распознавания таких номеров.
«Искать номера только при наличии движения» - при активации данной настройки, номера будут определятся, только если в кадре есть движение.
«Искать номера в областях движения» - при активации данной настройки, алгоритм будет искать номера только в тех районах, где есть движение.
«Зона поиска» - как правило, в реальных условиях при проезде (остановке) транспортного средства в зоне охвата камеры номера находятся в ограниченной зоне кадра. Для ускорения обработки кадра желательно установить границы, в которых программа и будет пытаться обнаружить автомобильный номер. Делается это перемещением границ рамки с помощью мыши при нажатой и удерживаемой её левой клавише.
Новый детектор автономеров

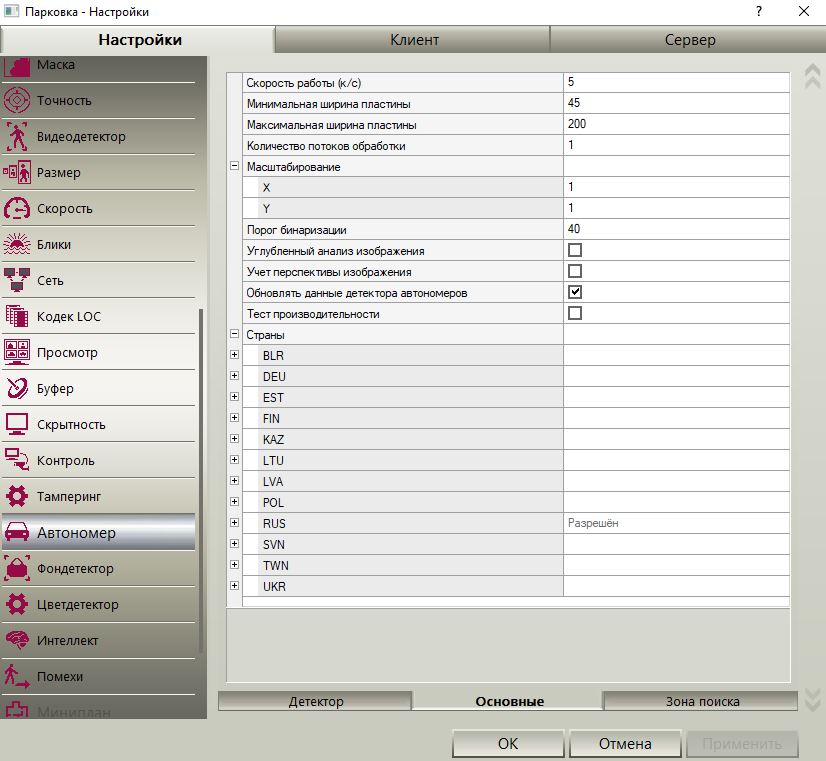

Вкладка «Основные» - здесь представлены основные настройки, связанные с высокоскоростными автономерами.
«Скорость работы (к/с)» - данный параметр отвечает за то, сколько кадров в каждой секунде будет анализироваться алгоритмом. Чем выше параметр, тем больше ресурсов процессора будет использоваться.
«Минимальная ширина пластины» - здесь задается какое минимальное количество пикселей может занимать автомобильный номер в ширину.
«Максимальная ширина пластины» - здесь задается какое максимальное количество пикселей может занимать автомобильный номер в ширину.
«Количество потоков обработки» отвечает за то, сколько потоков процессора будет использовать камера. Если камера не успевает идентифицировать номера, то следует увеличить количество потоков, но при этом может не хватить ресурсов для других камер, которые идентифицируют номера, а также для других задач программы. Например: для камер, где скорость проезда автомобилей выше, это значение должно быть больше (камера на автомагистрали). А для камер, где скорость проезда автомобилей ниже, это значение должно быть меньше (камера на небольшой улице).
«Масштабирование» - в данном меню задается параметр масштабирования
«Порог бинаризации» - порог бинаризации цветных пикселей в черно-белые. Используется для внутренних потребностей. Значение по умолчанию 40 (рекомендуется). Менять ТОЛЬКО после анализа изображения специалистами Спецлаб.
Пункт «Углубленный анализ изображения» повышает качество распознавания в неблагоприятных условиях (например, если характеристики/настройки камеры не полностью соответствуют требованиям, либо при плохой погоде). Увеличивает время обработки кадра на 20-30% в зависимости от его размера. В нормальных условиях данный̆ параметр не влияет на качество распознавания.
Пункт «Учет перспективы изображения» - рекомендуется включать, когда номера имеют предельный наклон. Однако при этом увеличивается загрузка процессора
Пункт «Тест производительности» включает отображение того, сколько времени было затрачено на анализ кадра. Если более 500 мс, необходимо уменьшить скорость работы.
Пункт «Страны» отвечает за включение автомобильных номеров различных стран. Раскрыв номер, появляется еще три пункта. Рассмотрим их на примере России.
Пункт «Разрешен» включает поиск номеров выбранной страны.
Пункт «Минимальная достоверность распознавания(%)» в данном пункте задается процент соответствия рамки номера относительно от параметров, указанных в стандарте для номеров выбранной страны, чем выше, тем точнее определение номера.
Пункт «Использовать шаблоны (через , и/или -)» позволяет выбирать шаблоны для сравнивания. Например, 1,4,10,15-20 будут использовать шаблоны, с такими же названиями, из папки Templates в директории установки AutoNum.

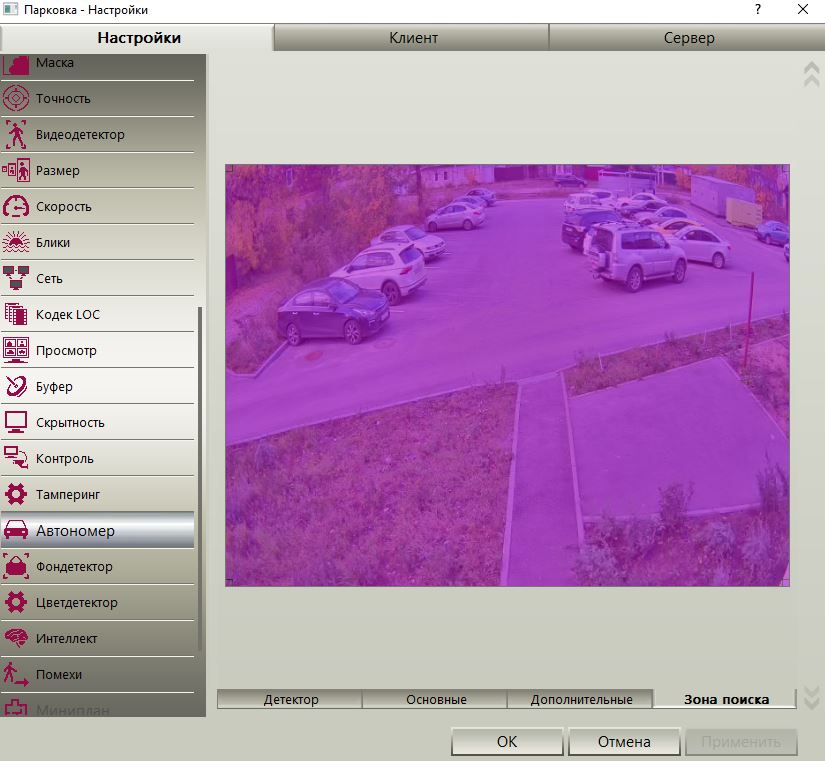

«Зона поиска» - как правило, в реальных условиях при проезде (остановке) транспортного средства в зоне охвата камеры номера находятся в ограниченной зоне кадра. Для ускорения обработки кадра желательно установить границы, в которых программа и будет пытаться обнаружить автомобильный номер. Делается это перемещением границ рамки с помощью мыши при нажатой и удерживаемой её левой клавише.
Стандартный детектор номеров
Данный алгоритм использует нейронные сети с расчетом на центральном процессоре. Его стоит включать только для тех камер, где отслеживаются автомобильные номера.

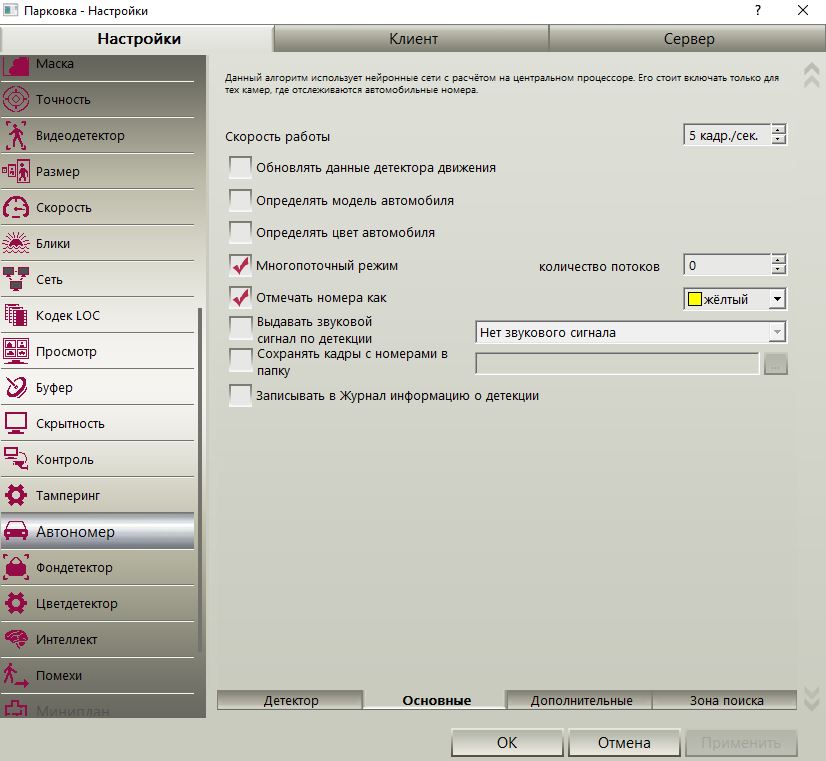

Вкладка "Основные"
"Обновлять данные детектора движений" - заменяет работу детектора движений на работу нейросети. Все настройки, ориентированные на видеодетектор, например, запись видео на диск, будут работать по данным сработок нейросети. При активации необходимо выключить детектор движений, чтобы исключить конфликты модулей программы.
"Определять модель/цвет автомобиля" - с помощью этой настройки можно точно зафиксировать модель или цвет проезжающего автомобиля.
"Многопоточный режим" - настройка позволяет выбрать количество потоков.
"Отмечать номера как" - при включении данного параметра в окне просмотра камеры будут отображаться автомобильные номера, которые определил алгоритм. Также в данном пункте можно выбрать цвет отображения номера в окне.
"Выдавать звуковой сигнал по детекции" - позволяет выбрать и настроить подачу звукового сигнала при сработке данного алгоритма.
"Сохранять кадры с номерами в папку" -данный пункт настрое выбирается, если нужно сохранять кадры, в которых алгоритм нашел автомобильный номер. Также можно указать место на компьютере, куда программа будет сохранять записываемые кадры.
"Записывать в Журнал информацию о детекции" - записывает номер, который определил алгоритм, в системный журнал GOALcity, который можно открыть из главного меню, пункт «Просмотр журнала».
Вкладка "Дополнительные"
"Обрабатывать негоризонтальные номера" - возможность обрабатывать не только горизонтальные, но и вертикальные номера.
"Искать номера в областях движения" - поиск номера в кадрах с движением.
"Распознавать светлый текст номера" - распознавание текста номера на светлом фоне.
"Количество ошибок в номере" -количество ошибок, которые присутствуют в номере.
"Зона поиска" - как правило, в реальных условиях при проезде (остановке) транспортного средства в зоне охвата камеры номера находятся в ограниченной зоне кадра. Для ускорения обработки кадра желательно установить границы, в которых программа и будет пытаться обнаружить автомобильный номер. Делается это перемещением границ рамки с помощью мыши при нажатой и удерживаемой её левой клавише.
